LC系列液体流量控制器

快速的液体流量控制与分配

液体流量控制器和流量计中,LC系列液体流量控制器可作出最快速的控制响应,控制高达10 lpm或者低至0.01 ccm的液体流量。可选装的精密分配程序包增加了流量累加器和控制固件,方便批量处理。

  • 多功能。LC系列液体流量控制器具有NIST可溯源精度,或者能够同时控制压力并监测流量。可标定液体有水、甲醇、异丙醇、乙醇、氨、二甲基乙醚、戊烷、噻吩、标准异辛烷和庚烷等。
  • 使用简单。实时监测过程流量、压力和温度读数,或者设置新的分配批次——均可从液体控制器前显示屏完成。
  • 连接。LC系列液体流量控制器利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。

更多产品信息请查看质量流量计质量流量控制器压力控制器压力传感器

性能

  • 可用量程:最大0-10 lpm;最小0-0.5 ccm(欲了解常备量程,请参见零件编号)
  • 可调比:50:1
  • 校准精度(NIST可溯源):±2%满量程
  • 可重复性:2%满量程
  • 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms)
  • 无需预热时间

工作条件

  • 默认标定液体:水
  • 其它标定液体(必须在订购时提出):甲醇、异丙醇、乙醇、氨、二甲基乙醚、异戊烷、噻吩、标准异辛烷、庚烷
  • 工作温度:-10°C(未结冰)至+60°C
  • 最大内部压力(静态):100 psig(115 psia)
  • 耐受压力:175 psig(190 psia)

包装清单

阀门选项

  • LC系列—选配小型比例控制阀,适用于3 ccm至500 ccm的量程
  • 具有PCA名称的LC系列—选配高性能比例控制阀,适用于2 ccm及以下的流量量程
  • LCR系列—选配大型Rolamite比例阀,用于500 ccm以上流量

腐蚀性液体(LCS系列)

LC标准系列仪表中,还有适用于某些腐蚀性液体的“S”系列配置(即LCS系列)可供选择。在该基本配置中,我们将弹性体材料升级为FFKM。某些需要腐蚀性液体需采用316L不锈钢,在这种情况下,我们可同时将满量程为500 ccm或更小流量控制器的阀门(PCA型)和流量仪表的主体部分升级为316L材质。

结构选项

  • 通讯协议(模拟通讯,RS-232、RS-485、DeviceNet、EtherCAT、以太网/IP、Modbus RTU或TCP/IP、PROFIBUS)
  • 显示屏(单色或彩色,内置或面板安装)
  • 工艺连接件(NPT、SAE、AN、BSPP/G、焊接压缩或VCR/VCO接头)
  • 弹性体材料(氟橡胶、FFKM、EPDM、硅树脂)

艾里卡特LC系列液体流量控制器采用小型比例阀门控制较小液体流量。在2ccm或更小流量下运行的控制器将采用高性能阀门,确保对这类极小的流量实现最佳控制。

LC-0.5CCM-D-PCA11
LC-1CCM-D-PCA12
LC-2CCM-D-PCA13
LC-5CCM-D
LC-10CCM-D
LC-20CCM-D
LC-50CCM-D
LC-100CCM-D
LC-200CCM-D
LC-500CCM-D

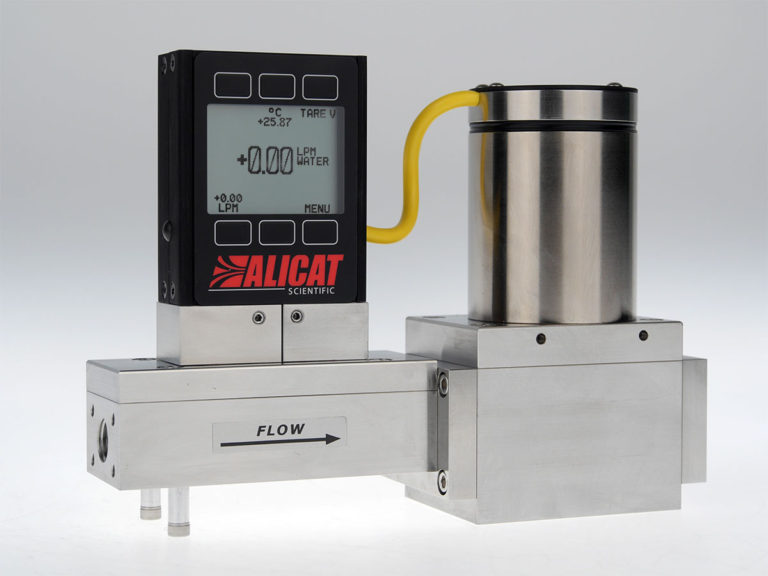

艾里卡特LCR系列液体流量控制器采用几乎无摩擦的Rolamite比例阀,控制较高的液体流量。

LCR-1LPM-D
LCR-2LPM-D
LCR-5LPM-D
LCR-10SLPM-D

艾里卡特腐蚀性液体用LCS系列液体流量控制器采用小型比例阀控制较小液体流量。在2ccm或更小流量下运行的控制器将采用高性能PCA阀门,确保对这类极小的流量实现最佳控制。某些腐蚀性液体也可能要求PCA阀门具备316L材质流道。

LCS-0.5CCM-D-PCA11
LCS-1CCM-D-PCA12
LCS-2CCM-D-PCA13
LCS-5CCM-D (-PCA13)
LCS-10CCM-D (-PCA14)
LCS-20CCM-D (-PCA14)
LCS-50CCM-D
LCS-100CCM-D
LCS-200CCM-D (-PCA17)
LCS-500CCM-D (-PCA17)

艾里卡特腐蚀性液体专用LCRS系列液体流量控制器采用几乎无摩擦的Rolamite阀门,控制较高的液体流量。

LCRS-1LPM-D
LCRS-2LPM-D
LCRS-5LPM-D
LCRS-10SLPM-D

微流体的直接流量控制

LC系列液体流量控制器直接控制低至0.01 ccm(10 µlm)的流量,无需对流体顶空实施压力控制。采用快动阀确保即使温度或压力出现变化时流量也能保持在设定值。

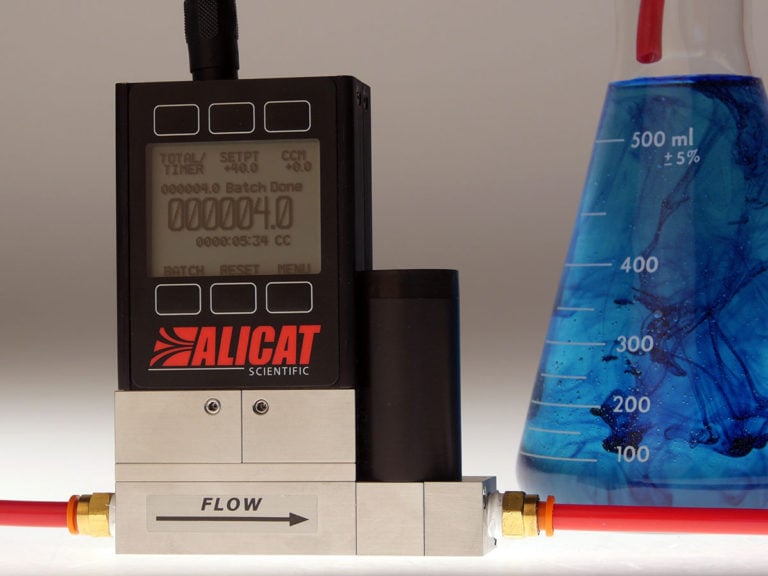

液体产品分配

LC系列液体流量控制器利用可选装的精密分配程序包,在大范围流量量程内,分配液体产品。极快的阀门响应,能适应不断变化的流量需求和极短的分配期限要求。分配各种流速的液体产品,并对剂量进行精确控制。根据PLC或PC的数字反馈,进行实时更改,保持最佳过程工艺条件。
