压力控制器和压力传感器能保持过程系统温度且可重复。艾里卡特为您提供多种压力控制定制方案,确保适用于流动、端闭或真空应用。密闭容器用双阀型号,能有效减少由于持续排气造成的昂贵气体的浪费。仪表可配备绝压、表压或差压压力传感器,实现对高达3000 psia/psig(或者150 psid)以及低至10托的压力进行控制。
流动过程专用压力控制器
Open in new window艾里卡特Alicat流动过程专用压力控制器是指单阀压力控制器,专门设计用于快速控制流动过程的压力,可配备内部压力传感器或远程传感器,可探测到过程中的任意一点。
绝压或表压
PC系列绝压和表压压力控制器含有压力传感器,可显示真空压力(绝压)或者本地大气压力(表压)。
PC3系列绝压和表压压力控制器(带远程传感)内有流道,与其压力传感器隔离开。相反,外部压力传感端口被用于测量系统内任一点的压力。
EPC系列OEM电子压力控制器将单阀PC系列绝压或表压压力控制器集成到极其简单的架构内,非常适合OEM应用和大数额订单。
差压
PC系列差压压力控制器可保持其两个测量端口之间的差压的恒定。与上述PC3类似,差压压力控制器的两个压力测量端口均可用于测量过程中任意一点的压力。
密闭容器专用压力控制器
Open in new window艾里卡特Alicat密闭容器专用压力控制器是双阀压力控制器,无需使用排气阀便能实现密闭或者端闭容器内的压力控制。这种压力控制器或配有内部压力传感器或配有远程传感器,可直接测量过程中任意一点的压力。
绝压或表压
PCD系列双阀绝压和表压压力控制器含有压力传感器,可显示真空压力(绝压)或者本地大气压力(表压)。除进口和出口外,第三个过程端口将传感器与密闭容器相连接。
PCD3系列双阀绝压和表压压力控制器(带远程传感功能)内有流道,与其压力传感器隔离开。除过程端口外,外部压力传感端口可用于直接测量系统内任一点的压力。
EPCD系列OEM双阀电子压力控制器将双阀PCD系列绝压或表压压力控制器集成到极其简单的架构内,非常适合OEM应用和大数额订单。
差压
PCD系列双阀差压压力控制器可保持其两个测量端口之间的差压的恒定。与上述PCD3类似,差压压力控制器的两个压力测量端口均可用于测量过程中任意一点的压力。
配有远程传感功能的电子压力控制器(PCD3系列密闭容器专用压力控制器)
精确监测并控制密闭容器内的压力,即使流量较大时亦如此。
火星环境中阀门性能测试(PCD系列密闭容器专用压力控制器)
在模拟的火星环境中(而非地球自身大气压力条件下)进行循环测试,得出多组差压。
流式细胞分析仪中的流体分配(EPCD系列密闭容器专用压力控制器)
精度高,可用量程跨度宽,确保利用您得OEM仪表分配的流体数量精确。
差压压力控制器和传感器
Open in new window艾里卡特Alicat差压压力控制器和传感器能测量过程中任意两点之间的压力差异。若下游端口面向大气环境打开,差压读数将等于表压读数,使得差压压力仪表可当作表压压力仪表使用。
P系列差压压力传感器可显示两个测量点之间的压力差异。
PB系列便携式差压压力传感器增加了可充电电池,更加方便完成压力检测。
PC系列差压压力控制器采用单个阀门维持其两个测量端口之间的恒定差压,其流道与差压压力传感器的两个端口被隔离开。上述两个测量端口均可被用于测量过程中任一点的压力。
PCD系列双阀差压压力控制器采用两个阀门控制密闭空间的差压。第二个阀门仅打开,以排除系统内的过多压力。与上述PC系列类似,PCD系列差压压力控制器的两个压力测量端口均与流道隔离,可用于测量系统内任意位置的压力。
通过控制压差进行过滤器性能测试(PC系列差压压力控制器)
使过滤器维持一定差压,通过流量与压损对比曲线图,确定过滤器性能。
火星环境中阀门性能测试(PCD系列差压压力控制器)
在模拟的火星环境中(而非地球自身大气压力条件下)进行循环测试,得出多组差压。
压力传感器
Open in new window艾里卡特Alicat压力传感器能够完成绝压、表压和差压的实时测量。
绝压或表压

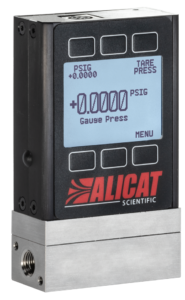

P系列绝压和表压压力传感器可显示真空压力(绝压)或者本地大气压力(表压)。
PB系列便携式绝压和表压压力传感器增加了可充电电池,使得压力传感器方便携带。
差压
P系列差压压力传感器显示两个测量点之间的差压。若下游端口面向大气环境打开,则差压读数将等于表压读数。
PB系列便携式差压压力传感器内置可充电电池。
- 压力控制器&压力传感器
- 流动过程专用压力控制器
- PC系列绝压和表压压力控制器
PC系列绝压和表压压力控制器
快速响应的压力、真空或背压控制
在流动过程专用压力控制器中,PC系列绝压和表压压力控制器可快速达到新的设定值并保持该设定值,即使遇到不稳定的给进压力或者不断变化的温度,亦如此。我们将利用您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保在数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。PC系列绝压和表压压力控制器利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将PC系列绝压和表压压力控制器轻松整合到您的数字工业网络中。
- 背压控制选项。PC系列绝压和表压压力控制器下游阀门的定位,可使您的艾里卡特产品成为背压控制器。该选项与绝压压力传感器配合时尤其能取得事半功倍的效果,无论天气如何,均可将您的过程系统保持在一定的固定压力。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号)
- 绝压量程(真空)
- PC:最大0-3000 psia;最小0-10托
- PCS:最大0-3000 psia;最小0-30 psia
- 表压量程(大气)
- PC:最大0*-3000 psig;最小0*-2 inH2Og
- PCS:最大0*-3000 psig;最小0-5 psig
- *负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
型号变体
- 背压配置型号(下游有阀门,DS)
- 外部压力传感器配置型号(PC-EXTSEN系列,见下文)
- 配有远程压力传感端口的型号(PC3系列)
- 腐蚀性气体专用型号(PCS系列,见下文)
- 密闭容器用双阀配置型号(PCD系列)
外部压力传感器配置型号(PC-EXTSEN)
若您想使用自己的真空或压力传感器,请选择PC-EXTSEN,因为这款产品没有内置压力传感器。相反,它可通过位于其顶部的专用工业传感器接头(ISC)以电子方式与客户提供的外部压力或真空传感器相连。这种配置尤其适用于真空镀膜工艺。
阀门选项
您可为您的压力控制器定制以下一种阀门,确保在预期过程条件下保持最佳性能。
- PC系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PC系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCH系列—选配锤头状配置,将两个小型阀门并排成对,用作一个阀门
- PCR系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCS系列)
PC标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。在该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。
艾里卡特PC系列绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
绝压:
PC-10TORRA-D (IVC for vacuum)
PC-100TORRA-D (IVC for vacuum)
PC-15PSIA-D
PC-30PSIA-D
PC-100PSIA-D
PC-500PSIA-D
PC-1000PSIA-D
PC-1500PSIA-D
PC-2000PSIA-D
PC-3000PSIA-D
表压:
PC-2INH2OG-D
PCAS-1PSIG-D
PC-1PSIG-D
PC-5PSIG-D
PC-15PSIG-D
PC-30PSIG-D
PC-100PSIG-D
PC-500PSIG-D
PC-1000PSIG-D
PC-1500PSIG-D
PC-2000PSIG-D
PC-3000PSIG-D
艾里卡特PCP系列绝压和表压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体。
绝压:
PCP-15PSIA-D
PCP-30PSIA-D
PCP-100PSIA-D
表压:
PCP-2INH2OG-D
PCPAS-1PSIG-D
PCP-1PSIG-D
PCP-5PSIG-D
PCP-15PSIG-D
PCP-30PSIG-D
PCP-100PSIG-D
艾里卡特PCH系列绝压和表压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
绝压:
PCH-15PSIA-D
PCH-30PSIA-D
PCH-100PSIA-D
PCH-500PSIA-D
表压:
PCH-2INH2OG-D
PCHAS-1PSIG-D
PCH-1PSIG-D
PCH-5PSIG-D
PCH-15PSIG-D
PCH-30PSIG-D
PCH-100PSIG-D
PCH-500PSIG-D
艾里卡特PCR系列绝压和表压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
绝压:
PCR-10TORRA-D (IVC for vacuum)
PCR-100TORRA-D (IVC for vacuum)
PCR-15PSIA-D
PCR-30PSIA-D
PCR-100PSIA-D
PCR-500PSIA-D
表压:
PCR-2INH2OG-D
PCRAS-1PSIG-D
PCR-1PSIG-D
PCR-5PSIG-D
PCR-15PSIG-D
PCR-30PSIG-D
PCR-100PSIG-D
PCR-500PSIG-D
艾里卡特PCS系列绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体。
绝压:
PCS-100PSIA-D
PCS-500PSIA-D
PCS-1000PSIA-D
PCS-1500PSIA-D
PCS-2000PSIA-D
PCS-3000PSIA-D
表压:
PCS-5PSIG-D
PCS-15PSIG-D
PCS-30PSIG-D
PCS-100PSIG-D
PCS-500PSIG-D
PCS-1000PSIG-D
PCS-1500PSIG-D
PCS-2000PSIG-D
PCS-3000PSIG-D
艾里卡特PCHS系列绝压和表压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
绝压:
PCHS-30PSIA-D
PCHS-100PSIA-D
PCHS-500PSIA-D
表压:
PCHS-5PSIG-D
PCHS-15PSIG-D
PCHS-30PSIG-D
PCHS-100PSIG-D
PCHS-500PSIG-D
艾里卡特PCRS系列绝压和表压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
绝压:
PCRS -30PSIA-D
PCRS -100PSIA-D
PCRS -500PSIA-D
表压:
PCRS -5PSIG-D
PCRS -15PSIG-D
PCRS -30PSIG-D
PCRS -100PSIG-D
PCRS -500PSIG-D
压力控制器用于真空镀膜
结合您最喜爱的真空计与艾里卡特PC系列绝压和表压压力控制器,可维持真空沉积的理想绝压。当质量流量控制器控制进入真空镀膜室的反应气体流量时,PC系列绝压和表压压力控制器可稳定整个室内压力。
- 压力控制器&压力传感器
- 流动过程专用压力控制器
- PC3系列绝压和表压压力控制器(带远程传感)
PC3系列绝压和表压压力控制器(带远程传感)
随时实现快速压力控制响应
在流动过程专用压力控制器中,PC3系列绝压和表压压力控制器(带远程传感)测量系统内任一点的绝压或表压,并控制另一个不同点的流量,确保系统压力保持在目标值。采用物理方式将压力传感器与阀门、流道相互隔离,这样,您可将压力准确控制在您需要的值。因此,您可对难以安装整套压力控制器的区域进行压力控制,这将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。PC3系列绝压和表压压力控制器(带远程传感)利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 多功能。PC3系列绝压和表压压力控制器(带远程传感)检测流量仪表主体部分和阀门下游压力端口,对过程中阀门前面的压力或真空进行控制。检测阀门上游压力端口,对过程中阀门前面的背压进行控制。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- 绝压量程(真空)
- PC3:最大0-3000 psia;最小0-10托
- PC3S:最大0-3000 psia;最小0-30 psia
- 表压量程(大气)
- PC3:最大0*-3000 psig;最小0*-2 inH2Og
- PC3S:最大0*-3000 psig;最小0-5 psig
- 负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体介质:所有非腐蚀性气体(PC3/PC3S系列)。液体和腐蚀性气体则需要S系列设备(PC3S系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
阀门选项
您可为您的压力控制器定制以下一种阀门,确保在预期过程条件下保持最佳性能。
- PC3系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PC3系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCP3系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCH3系列—选配锤头状配置,将两个小型阀门并排成对,用作一个阀门
- PCR3系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PC3S系列)
PC3标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。在该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。
艾里卡特PC3系列绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
绝压:
PC3-10TORRA-D(真空)
PC3-100TORRA-D(真空)
PC3-15PSIA-D
PC3-30PSIA-D
PC3-100PSIA-D
PC3-500PSIA-D
PC3-1000PSIA-D
PC3-1500PSIA-D
PC3-2000PSIA-D
PC3-3000PSIA-D
表压:
PC3-2INH2OG-D
PC3AS-1PSIG-D
PC3-1PSIG-D
PC3-5PSIG-D
PC3-15PSIG-D
PC3-30PSIG-D
PC3-100PSIG-D
PC3-500PSIG-D
PC3-1000PSIG-D
PC3-1500PSIG-D
PC3-2000PSIG-D
PC3-3000PSIG-D
艾里卡特PCP3系列绝压和表压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体。
绝压:
PCP3-15PSIA-D
PCP3-30PSIA-D
PCP3-100PSIA-D
表压:
PCP3-2INH2OG-D
PCP3AS-1PSIG-D
PCP3-1PSIG-D
PCP3-5PSIG-D
PCP3-15PSIG-D
PCP3-30PSIG-D
PCP3-100PSIG-D
艾里卡特PCH3系列绝压和表压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
绝压:
PCH3-15PSIA-D
PCH3-30PSIA-D
PCH3-100PSIA-D
PCH3-500PSIA-D
表压:
PCH3-2INH2OG-D
PCH3AS-1PSIG-D
PCH3-1PSIG-D
PCH3-5PSIG-D
PCH3-15PSIG-D
PCH3-30PSIG-D
PCH3-100PSIG-D
PCH3-500PSIG-D
艾里卡特PCR3系列绝压和表压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
绝压:
PCR3-10TORRA-D(真空)
PCR3-100TORRA-D(真空)
PCR3-15PSIA-D
PCR3-30PSIA-D
PCR3-100PSIA-D
PCR3-500PSIA-D
表压:
PCR3-2INH2OG-D
PCR3AS-1PSIG-D
PCR3-1PSIG-D
PCR3-5PSIG-D
PCR3-15PSIG-D
PCR3-30PSIG-D
PCR3-100PSIG-D
PCR3-500PSIG-D
耐腐蚀系列产品,适用于腐蚀性气体和液体
艾里卡特PC3S系列绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体。
绝压:
PC3S-30PSIA-D
PC3S-100PSIA-D
PC3S-500PSIA-D
PC3S-1000PSIA-D
PC3S-1500PSIA-D
PC3S-2000PSIA-D
PC3S-3000PSIA-D
表压:
PC3S-5PSIG-D
PC3S-15PSIG-D
PC3S-30PSIG-D
PC3S-100PSIG-D
PC3S-500PSIG-D
PC3S-1000PSIG-D
PC3S-1500PSIG-D
PC3S-2000PSIG-D
PC3S-3000PSIG-D
耐腐蚀系列产品,适用于腐蚀性气体和液体
艾里卡特PCH3S系列绝压和表压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
绝压:
PCH3S-30PSIA-D
PCH3S-100PSIA-D
PCH3S-500PSIA-D
表压:
PCH3S-5PSIG-D
PCH3S-15PSIG-D
PCH3S-30PSIG-D
PCH3S-100PSIG-D
PCH3S-500PSIG-D
耐腐蚀系列产品,适用于腐蚀性气体和液体
艾里卡特PCR3S系列绝压和表压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
绝压:
PCR3S-30PSIA-D
PCR3S-100PSIA-D
PCR3S-500PSIA-D
表压:
PCR3S-5PSIG-D
PCR3S-15PSIG-D
PCR3S-30PSIG-D
PCR3S-100PSIG-D
PCR3S-500PSIG-D
快速泄漏测试
精确测量目标设备的压力,采用配有远程传感端口的艾里卡特PC3系列绝压和表压压力控制器保持目标设备压力稳定,以判断是否泄漏。该方案消除了质量流量计以5ms响应速度测量泄漏率过程中产生的压损。
- 压力控制器&压力传感器
- 流动过程专用压力控制器
- PC系列差压压力控制器
PC系列差压压力控制器
快速响应的差压控制
在流动过程专用压力控制器中,PC系列差压压力控制器测量系统内任意两点之间的差压,并控制另一个不同点的流量,确保差压保持恒定。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 多功能。检测需要测量的两个压力端口并控制压差。或者,打开下游端口,使其面向大气环境,将仪表用作表压压力控制器。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- PC:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PCS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 共模压力:150 psig
型号变体
- 腐蚀性气体专用型号(PCS系列,见下文)
- 密闭容器用双阀配置型号(PCD系列)
阀门选项
您可以为您的压力控制器定制以下阀门之一,以确保在预期过程条件下保持最佳性能。
- PC系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PC系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCH系列—选配锤头状配置,将两个小型阀门并排成对,用作一个阀门
- PCR系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCS系列)
PC标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。
艾里卡特PC系列差压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
差压:
PC-2INH2OD-D
PCAS-1PSID-D
PC-1PSID-D
PC-5PSID-D
PC-15PSID-D
PC-30PSID-D
PC-100PSID-D
艾里卡特PCP系列差压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体。
差压:
PCP-2INH2OD-D
PCPAS-1PSID-D
PCP-1PSID-D
PCP-5PSID-D
PCP-15PSID-D
PCP-30PSID-D
PCP-100PSID-D
艾里卡特PCH系列差压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
差压:
PCH-2INH2OD-D
PCHAS-1PSID-D
PCH-1PSID-D
PCH-5PSID-D
PCH-15PSID-D
PCH-30PSID-D
PCH-100PSID-D
艾里卡特PCR系列差压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
差压:
PCR-2INH2OD-D
PCRAS-1PSID-D
PCR-1PSID-D
PCR-5PSID-D
PCR-15PSID-D
PCR-30PSID-D
PCR-100PSID-D
艾里卡特PCHS系列差压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
差压:
PCHS-5PSID-D
PCHS-30PSID-D
PCHS-100PSID-D
艾里卡特PCRS系列差压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
差压:
PCRS-5PSID-D
PCRS-30PSID-D
PCRS-100PSID-D
通过控制压差进行过滤器性能测试
利用PC系列差压压力控制器使过滤器维持一定差压,通过流量与压损对比曲线图,确定过滤器性能。质量流量计显示的流量读数即为克服压损所需要的流量。
- 压力控制器&压力传感器
- 流动过程专用压力控制器
- EPC系列OEM电子压力控制器
EPC系列OEM电子压力控制器
OEM流动应用基本压力控制
在流动过程专用压力控制器中,EPC系列OEM电子压力控制器可高度定制化,方便整合到原始设备制造商(OEM)产品内。艾里卡特EPC具有以下特征:精度高,可快速实现闭环控制且无压损,结构设计紧凑,价格具有竞争力等。
- 可重复。EPC压力调节器价格合理,具备实验室级别性能。NIST可溯源精度以及可靠控制,确保您的设备在工作时的高度可重复性。
- 快速响应。压力峰值出现时,消除压力峰值。行业内领先的控制速度与可调节PID阀门能为您消除一切设备工作时可能遇到的烦忧事项。
- 高度定制。EPC系列OEM电子压力控制器可根据您的要求定制阀门、端口、传感器和通讯模式,从而与您的仪表设计和应用项目高度匹配。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
绝压量程(真空)
- EPC:最大0-300 psia;最小0-15 psia
表压量程(大气)
- EPC:最大0*-300 psig;最小0*-2 inH2Og
- *负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 校准精度(NIST可溯源):+/-0.125%满量程
- 可重复性:0.05%满量程
- 标准控制器响应时间常数:100ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
包装清单
- 电子压力控制器
- NIST可溯源校准证书
- 艾里卡特操作说明书
结构选项
- 模拟信号(0-5v、1-5v、0-10v,4-20mA)
- 电子通讯协议(RS-232、RS-485、Modbus-RTU)
- 工艺连接件(NPT、SAE、下端口、NeSSI)
绝压:
EPC-15PSIA
EPC-30PSIA
EPC-100PSIA
EPC-300PSIA
表压:
EPC-2INH2OG
EPC-4INH2OG
EPC-10INH2OG
EPC-20INH2OG
EPC-1PSIG
EPC-5PSIG
EPC-15PSIG
EPC-30PSIG
EPC-100PSIG
EPC-300PSIG
分流气相色谱仪
艾里卡特EPC系列OEM电子压力控制器用于稳定控制气相色谱仪进样系统中的载气流量。分流出口处再配置的背压EPC用于确保充分的柱前压。这款产品具有尺寸小,响应快速,模拟/数字双重通讯等特点,使其可被轻松整合于EPC系列OEM电子压力控制器内。
- 压力控制器&压力传感器
- 密闭容器专用压力控制器
- PCD系列双阀绝压和表压压力控制器
PCD系列双阀绝压和表压压力控制器
快速响应的密闭容器压力、真空或背压控制
在密闭容器专用压力控制器中,PCD系列双阀绝压和表压压力控制器采用两个比例阀精确控制密闭或端闭容器内气体压力。该系列产品可快速达到新的设定值并保持该设定值,即使遇到不稳定的给进压力或者不断变化的温度,亦如此。我们将利用您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保在数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。PCD系列双阀绝压和表压压力控制器利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 高效。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- 绝压量程(真空)
- PCD:最大0-3000 psia;最小0-10托
- PCDS:最大0-3000 psia;最小0-30 psia
- 表压量程(大气)
- PCD:最大0*-3000 psig;最小0*-2 inH2Og
- PCDS:最大0*-3000 psig;最小0-5 psig
- *负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PCD/PCDS系列)。液体和腐蚀性气体则需要S系列设备(PCDS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
外部压力传感器配置型号(PCD-EXTSEN)
若您想使用自己的真空或压力传感器,请选择PCD-EXTSEN,因为这款产品没有内置压力传感器。相反,它可通过位于其顶部的专用工业传感器接头(ISC)以电子方式与客户提供的外部压力或真空传感器相连。这种配置尤其适用于真空镀膜工艺。
阀门选项
您可为您的压力控制器定制以下一种阀门,确保在预期过程条件下保持最佳性能。
- PCD系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PCD系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCDP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCDH系列—选配锤头状配置,在任意一个阀位处将两个小型阀门并排成对,用作一个阀门
- PCRD系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCDS系列)
PCD标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCDS系列)可供选择。该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。
艾里卡特PCD系列双阀绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
绝压:
PCD-10TORRA-D(真空)
PCD-100TORRA-D(真空)
PCD-15PSIA-D
PCD-30PSIA-D
PCD-100PSIA-D
PCD-500PSIA-D
PCD-1000PSIA-D
PCD-1500PSIA-D
PCD-2000PSIA-D
PCD-3000PSIA-D
差压:
PCD-2INH2OG-D
PCDAS-1PSIG-D
PCD-1PSIG-D
PCD-5PSIG-D
PCD-15PSIG-D
PCD-30PSIG-D
PCD-100PSIG-D
PCD-500PSIG-D
PCD-1000PSIG-D
PCD-1500PSIG-D
PCD-2000PSIG-D
PCD-3000PSIG-D
艾里卡特PCDP系列双阀绝压和表压压力控制器采用最大孔径的小型阀门,适适用于非腐蚀性气体。
绝压:
PCDP-15PSIA-D
PCDP-30PSIA-D
PCDP-100PSIA-D
表压:
PCDP-2INH2OG-D
PCDPAS-1PSIG-D
PCDP-1PSIG-D
PCDP-5PSIG-D
PCDP-15PSIG-D
PCDP-30PSIG-D
PCDP-100PSIG-D
艾里卡特PCDH系列双阀绝压和表压压力控制器将两个小型阀门并排成对,用作一个阀门,适适用于非腐蚀性气体。
绝压:
PCDH-15PSIA-D
PCDH-30PSIA-D
PCDH-100PSIA-D
PCDH-500PSIA-D
表压:
PCDH-2INH2OG-D
PCDHAS-1PSIG-D
PCDH-1PSIG-D
PCDH-5PSIG-D
PCDH-15PSIG-D
PCDH-30PSIG-D
PCDH-100PSIG-D
PCDH-500PSIG-D
艾里卡特PCRD系列双阀绝压和表压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
绝压:
PCRD-10TORRA-D(真空)
PCRD-100TORRA-D(真空)
PCRD-15PSIA-D
PCRD-30PSIA-D
PCRD-100PSIA-D
PCRD-500PSIA-D
表压:
PCRD-2INH2OG-D
PCRDAS-1PSIG-D
PCRD-1PSIG-D
PCRD-5PSIG-D
PCRD-15PSIG-D
PCRD-30PSIG-D
PCRD-100PSIG-D
PCRD-500PSIG-D
艾里卡特PCDS系列双阀绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体。
绝压:
PCDS-30PSIA-D
PCDS-100PSIA-D
PCDS-500PSIA-D
PCDS-1000PSIA-D
PCDS-1500PSIA-D
PCDS-2000PSIA-D
PCDS-3000PSIA-D
表压:
PCDS-5PSIG-D
PCDS-15PSIG-D
PCDS-30PSIG-D
PCDS-100PSIG-D
PCDS-500PSIG-D
PCDS-1000PSIG-D
PCDS-1500PSIG-D
PCDS-2000PSIG-D
PCDS-3000PSIG-D
艾里卡特PCDHS系列双阀绝压和表压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
绝压:
PCDHS-30PSIA-D
PCDHS-100PSIA-D
PCDHS-500PSIA-D
表压:
PCDHS-5PSIG-D
PCDHS-15PSIG-D
PCDHS-30PSIG-D
PCDHS-100PSIG-D
PCDHS-500PSIG-D
艾里卡特PCRDS系列双阀绝压和表压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
绝压:
PCRDS -30PSIA-D
PCRDS -100PSIA-D
PCRDS -500PSIA-D
表压:
PCRDS -5PSIG-D
PCRDS -15PSIG-D
PCRDS -30PSIG-D
PCRDS -100PSIG-D
PCRDS -500PSIG-D
利用压力控制完成流体分配
通过PCD系列双阀绝压和表压压力控制器控制拟分配液体上方顶空的压力,实现对流体分配的精确控制。双阀压力控制器时顶空压力保持恒定,同时将过剩气体的排气量减至最少。
- 压力控制器&压力传感器
- 密闭容器专用压力控制器
- PCD3系列双阀绝压和表压压力控制器(带远程传感功能)
PCD3系列双阀绝压和表压压力控制器(带远程传感功能)
随时实施密闭容器压力或真空控制
在密闭容器专用压力控制器中,艾里卡特PCD3系列双阀绝压和表压压力控制器(带远程传感功能)采用两个比例阀精确控制端闭容器内的气体压力,并采用物理方式将压力传感器与阀门、流道相互隔离,由此您可将压力准确控制在您需要的值。因此,您可对难以安装整套压力控制器的区域进行压力控制,这还将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。PCD3系列双阀绝压和表压压力控制器(带远程传感功能)利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 高效。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要控制压力时,均可通过压力传感端口进行控制。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- 绝压量程(真空)
- PC3:最大0-3000 psia;最小0-10托
- PC3S:最大0-3000 psia;最小0-30 psia
- 表压量程(大气)
- PC3:最大0*-3000 psig;最小0*-2 inH2Og
- PC3S:最大0*-3000 psig;最小0-5 psig
- 负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PC3/PC3S系列)。液体和腐蚀性气体则需要S系列设备(PC3S系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
阀门选项
您可为您的压力控制器定制以下一种阀门,以确保在预期过程条件下保持最佳性能。
- PCD3系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PCD3系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCDP3系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCDH3系列—选配锤头状配置,在任意一个阀位将两个小型阀门并排成对,用作一个阀门
- PCRD3系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCD3S系列)
PCD3标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCD3S系列)可供选择。在该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。
艾里卡特PCD3系列双阀绝压和表压压力控制器(带远程传感功能)采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
绝压:
PCD3-10TORRA-D(真空)
PCD3-100TORRA-D(真空)
PCD3-15PSIA-D
PCD3-30PSIA-D
PCD3-100PSIA-D
PCD3-500PSIA-D
PCD3-1000PSIA-D
PCD3-1500PSIA-D
PCD3-2000PSIA-D
PCD3-3000PSIA-D
表压:
PCD3-2INH2OG-D
PCD3AS-1PSIG-D
PCD3-1PSIG-D
PCD3-5PSIG-D
PCD3-15PSIG-D
PCD3-30PSIG-D
PCD3-100PSIG-D
PCD3-500PSIG-D
PCD3-1000PSIG-D
PCD3-1500PSIG-D
PCD3-2000PSIG-D
PCD3-3000PSIG-D
艾里卡特PCDP3系列双阀绝压和表压压力控制器(带远程传感功能)采用最大孔径的小型阀门,适用于非腐蚀性气体。
绝压:
PCDP3-15PSIA-D
PCDP3-30PSIA-D
PCDP3-100PSIA-D
表压:
PCDP3-2INH2OG-D
PCDP3AS-1PSIG-D
PCDP3-1PSIG-D
PCDP3-5PSIG-D
PCDP3-15PSIG-D
PCDP3-30PSIG-D
PCDP3-100PSIG-D
艾里卡特PCDH3系列双阀绝压和表压压力控制器(带远程传感功能)将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
绝压:
PCDH3-15PSIA-D
PCDH3-30PSIA-D
PCDH3-100PSIA-D
PCDH3-500PSIA-D
表压:
PCDH3-2INH2OG-D
PCDH3AS-1PSIG-D
PCDH3-1PSIG-D
PCDH3-5PSIG-D
PCDH3-15PSIG-D
PCDH3-30PSIG-D
PCDH3-100PSIG-D
PCDH3-500PSIG-D
艾里卡特PCRD3系列双阀绝压和表压压力控制器(带远程传感功能)采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
绝压:
PCRD3-10TORRA-D(真空)
PCRD3-100TORRA-D(真空)
PCRD3-15PSIA-D
PCRD3-30PSIA-D
PCRD3-100PSIA-D
PCRD3-500PSIA-D
表压:
PCRD3-2INH2OG-D
PCRD3AS-1PSIG-D
PCRD3-1PSIG-D
PCRD3-5PSIG-D
PCRD3-15PSIG-D
PCRD3-30PSIG-D
PCRD3-100PSIG-D
PCRD3-500PSIG-D
艾里卡特PCD3S系列双阀绝压和表压压力控制器(带远程传感功能)采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体。
绝压:
PCD3S-30PSIA-D
PCD3S-100PSIA-D
PCD3S-500PSIA-D
PCD3S-1000PSIA-D
PCD3S-1500PSIA-D
PCD3S-2000PSIA-D
PCD3S-3000PSIA-D
表压:
PCD3S-5PSIG-D
PCD3S-15PSIG-D
PCD3S-30PSIG-D
PCD3S-100PSIG-D
PCD3S-500PSIG-D
PCD3S-1000PSIG-D
PCD3S-1500PSIG-D
PCD3S-2000PSIG-D
PCD3S-3000PSIG-D
艾里卡特PCDH3S系列双阀绝压和表压压力控制器(带远程传感功能)适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
绝压:
PCDH3S-30PSIA-D
PCDH3S-100PSIA-D
PCDH3S-500PSIA-D
差压:
PCDH3S-5PSIG-D
PCDH3S-15PSIG-D
PCDH3S-30PSIG-D
PCDH3S-100PSIG-D
PCDH3S-500PSIG-D
艾里卡特PCRD3S系列双阀绝压和表压压力控制器(带远程传感功能)适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
绝压:
PCRD3S-30PSIA-D
PCRD3S-100PSIA-D
PCRD3S-500PSIA-D
表压:
PCRD3S-5PSIG-D
PCRD3S-15PSIG-D
PCRD3S-30PSIG-D
PCRD3S-100PSIG-D
PCRD3S-500PSIG-D
利用远程传感功能实现电子式压力控制
若进入或离开密闭容器的流量较大,流量诱发的压损可能导致压力测量不准确。PCD3系列双阀绝压和表压压力控制器(带远程传感功能)远程传感端口能够准确监测密闭容器内的压力,无论流量大小。
- 压力控制器&压力传感器
- 密闭容器专用压力控制器
- PCD系列双阀差压压力控制器
PCD系列双阀差压压力控制器
密闭容器差压控制
在密闭容器专用压力控制器中,PCD系列双阀差压压力控制器测量密闭过程容器内任意两点之间的差压,并控制另一不同点的流量,确保差压保持恒定。艾里卡特PCD系列双阀压力控制器采用两个比例阀精确控制端闭容器内气体压力。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 高效&多功能。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要测量并控制压差时,请通过两个压力端口进行测量、控制。或者,打开下游端口,使其面向大气环境,将仪表用作表压压力控制器。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- PCD:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PCDS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 共模压力:150 psig
阀门选项
您可以为您的压力控制器定制以下阀门之一,以确保在预期过程条件下保持最佳性能。
- ·PCD系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PCD系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCDP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCDH系列—选配锤头状配置,在两个阀门位置将两个小型阀门并排成对,用作一个阀门
- PCRD系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCS系列)
PCD标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,这种情况下,我们可以同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表主体部分升级为316L材质。
艾里卡特PCD系列双阀差压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
差压:
PCD-2INH2OD-D
PCDAS-1PSID-D
PCD-1PSID-D
PCD-5PSID-D
PCD-15PSID-D
PCD-30PSID-D
PCD-100PSID-D
艾里卡特PCDP系列双阀差压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体。
差压:
PCDP-2INH2OD-D
PCDPAS-1PSID-D
PCDP-1PSID-D
PCDP-5PSID-D
PCDP-15PSID-D
PCDP-30PSID-D
PCDP-100PSID-D
艾里卡特PCDH系列双阀差压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
差压:
PCDH-2INH2OD-D
PCDHAS-1PSID-D
PCDH-1PSID-D
PCDH-5PSID-D
PCDH-15PSID-D
PCDH-30PSID-D
PCDH-100PSID-D
艾里卡特PCRD系列双阀差压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
差压:
PCRD-2INH2OD-D
PCRDAS-1PSID-D
PCRD-1PSID-D
PCRD-5PSID-D
PCRD-15PSID-D
PCRD-30PSID-D
PCRD-100PSID-D
艾里卡特PCDHS系列双阀差压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
差压:
PCDHS-5PSID-D
PCDHS-30PSID-D
PCDHS-100PSID-D
艾里卡特PCRDS系列双阀差压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
差压:
PCRDS-5PSID-D
PCRDS-30PSID-D
PCRDS-100PSID-D
火星环境中阀门性能测试
为通过流量压力对比曲线图确定艾里卡特PCD系列双阀差压压力控制器被用在火星时的性能,艾里卡特PCD系列双阀差压压力控制器可在模拟的火星环境中(而非地球自身大气压力条件下)进行循环测试,得出多组差压。将下游差压端口与密闭大气室垂直并将上游差压端口与对阀门加压的管线垂直。
- 压力控制器&压力传感器
- 密闭容器专用压力控制器
- EPCD系列OEM双阀电子压力控制器
EPCD系列OEM双阀电子压力控制器
OEM端闭应用基本压力控制
在密闭容器专用压力控制器中,EPCD系列OEM双阀电子压力控制器采用两个比例阀门对密闭或端闭容器内气体压力进行精确控制。这款产品,高度定制化,方便整合到原始设备制造商(OEM)产品内。艾里卡特EPCD具有以下特征:精度高,可快速实现闭环控制且无压损,结构设计紧凑,价格具有竞争力等。
- 可重复。EPCD压力调节器具有NIST可溯源精度,配有可调节的PID阀,能实施可靠控制,可确保您的设备在工作时的高度可重复性。
- 高效。减少浪费。双阀门设计中的第二个比例阀用于排出过剩压力,可消除由持续排气造成的昂贵气体的浪费。
- 高度定制。EPCD系列OEM双阀电子压力控制器根据您的要求定制阀门、端口、传感器和通讯模式,从而与您的仪表设计和应用项目高度匹配。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
绝压量程(真空)
- EPC:最大0-300 psia;最小0-15 psia
表压量程(大气)
- EPC:最大0*-300 psig;最小0*-2 inH2Og
- *负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 校准精度(NIST可溯源):+/-0.125%满量程
- 可重复性:0.05%满量程
- 标准控制器响应时间常数:100ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
包装清单
- EPCD系列OEM双阀电子压力控制器
- NIST可溯源校准证书
- 艾里卡特操作说明书
结构选项
- 模拟信号(0-5v、1-5v、0-10v,4-20mA)
- 电子通讯协议(RS-232、RS-485、Modbus-RTU)
- 工艺连接件(NPT、SAE、下端口、NeSSI)
绝压:
EPCD-15PSIA
EPCD-30PSIA
EPCD-100PSIA
EPCD-300PSIA
表压:
EPCD-2INH2OG
EPCD-4INH2OG
EPCD-10INH2OG
EPCD-20INH2OG
EPCD-1PSIG
EPCD-5PSIG
EPCD-15PSIG
EPCD-30PSIG
EPCD-100PSIG
EPCD-300PSIG
流式细胞分析仪中的流体分配
EPCD系列OEM双阀电子压力控制器精确控制顶空压力,将鞘液与样细胞推送至流式细胞分析仪激光下。EPCD系列OEM双阀电子压力控制器极高的测量精度以及宽广的可用范围确保了精确分配流体数量。
- 压力控制器&压力传感器
- 差压压力控制器和传感器
- PC系列差压压力控制器
PC系列差压压力控制器
快速响应的差压控制
在流动过程专用压力控制器中,PC系列差压压力控制器测量系统内任意两点之间的差压,并控制另一个不同点的流量,确保差压保持恒定。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 多功能。检测需要测量的两个压力端口并控制压差。或者,打开下游端口,使其面向大气环境,将仪表用作表压压力控制器。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- PC:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PCS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 共模压力:150 psig
型号变体
- 腐蚀性气体专用型号(PCS系列,见下文)
- 密闭容器用双阀配置型号(PCD系列)
阀门选项
您可以为您的压力控制器定制以下阀门之一,以确保在预期过程条件下保持最佳性能。
- PC系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PC系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCH系列—选配锤头状配置,将两个小型阀门并排成对,用作一个阀门
- PCR系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCS系列)
PC标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。
艾里卡特PC系列差压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
差压:
PC-2INH2OD-D
PCAS-1PSID-D
PC-1PSID-D
PC-5PSID-D
PC-15PSID-D
PC-30PSID-D
PC-100PSID-D
艾里卡特PCP系列差压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体。
差压:
PCP-2INH2OD-D
PCPAS-1PSID-D
PCP-1PSID-D
PCP-5PSID-D
PCP-15PSID-D
PCP-30PSID-D
PCP-100PSID-D
艾里卡特PCH系列差压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
差压:
PCH-2INH2OD-D
PCHAS-1PSID-D
PCH-1PSID-D
PCH-5PSID-D
PCH-15PSID-D
PCH-30PSID-D
PCH-100PSID-D
艾里卡特PCR系列差压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
差压:
PCR-2INH2OD-D
PCRAS-1PSID-D
PCR-1PSID-D
PCR-5PSID-D
PCR-15PSID-D
PCR-30PSID-D
PCR-100PSID-D
艾里卡特PCHS系列差压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
差压:
PCHS-5PSID-D
PCHS-30PSID-D
PCHS-100PSID-D
艾里卡特PCRS系列差压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
差压:
PCRS-5PSID-D
PCRS-30PSID-D
PCRS-100PSID-D
通过控制压差进行过滤器性能测试
利用PC系列差压压力控制器使过滤器维持一定差压,通过流量与压损对比曲线图,确定过滤器性能。质量流量计显示的流量读数即为克服压损所需要的流量。
- 压力控制器&压力传感器
- 差压压力控制器和传感器
- PCD系列双阀差压压力控制器
PCD系列双阀差压压力控制器
密闭容器差压控制
在密闭容器专用压力控制器中,PCD系列双阀差压压力控制器测量密闭过程容器内任意两点之间的差压,并控制另一不同点的流量,确保差压保持恒定。艾里卡特PCD系列双阀压力控制器采用两个比例阀精确控制端闭容器内气体压力。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 高效&多功能。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要测量并控制压差时,请通过两个压力端口进行测量、控制。或者,打开下游端口,使其面向大气环境,将仪表用作表压压力控制器。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- PCD:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PCDS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 共模压力:150 psig
阀门选项
您可以为您的压力控制器定制以下阀门之一,以确保在预期过程条件下保持最佳性能。
- ·PCD系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PCD系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCDP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCDH系列—选配锤头状配置,在两个阀门位置将两个小型阀门并排成对,用作一个阀门
- PCRD系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCS系列)
PCD标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,这种情况下,我们可以同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表主体部分升级为316L材质。
艾里卡特PCD系列双阀差压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
差压:
PCD-2INH2OD-D
PCDAS-1PSID-D
PCD-1PSID-D
PCD-5PSID-D
PCD-15PSID-D
PCD-30PSID-D
PCD-100PSID-D
艾里卡特PCDP系列双阀差压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体。
差压:
PCDP-2INH2OD-D
PCDPAS-1PSID-D
PCDP-1PSID-D
PCDP-5PSID-D
PCDP-15PSID-D
PCDP-30PSID-D
PCDP-100PSID-D
艾里卡特PCDH系列双阀差压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
差压:
PCDH-2INH2OD-D
PCDHAS-1PSID-D
PCDH-1PSID-D
PCDH-5PSID-D
PCDH-15PSID-D
PCDH-30PSID-D
PCDH-100PSID-D
艾里卡特PCRD系列双阀差压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
差压:
PCRD-2INH2OD-D
PCRDAS-1PSID-D
PCRD-1PSID-D
PCRD-5PSID-D
PCRD-15PSID-D
PCRD-30PSID-D
PCRD-100PSID-D
艾里卡特PCDHS系列双阀差压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
差压:
PCDHS-5PSID-D
PCDHS-30PSID-D
PCDHS-100PSID-D
艾里卡特PCRDS系列双阀差压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
差压:
PCRDS-5PSID-D
PCRDS-30PSID-D
PCRDS-100PSID-D
火星环境中阀门性能测试
为通过流量压力对比曲线图确定艾里卡特PCD系列双阀差压压力控制器被用在火星时的性能,艾里卡特PCD系列双阀差压压力控制器可在模拟的火星环境中(而非地球自身大气压力条件下)进行循环测试,得出多组差压。将下游差压端口与密闭大气室垂直并将上游差压端口与对阀门加压的管线垂直。
- 压力控制器&压力传感器
- 差压压力控制器和传感器
- P系列差压压力传感器
P系列差压压力传感器
实时数字化差压监测
在差压压力控制器和传感器中,P系列差压压力传感器测量过程系统内任意两点之间的差压。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。若您打开下游端口,使其面向大气环境,则这款差压压力传感器还可用作端闭表压压力传感器。
- 快速、准确。P系列差压压力传感器以NIST可溯源精度测量压力,且响应时间仅5ms。
- 使用简单。一旦您打开压力计,压力计便能显示您所选工艺设备中的实时压力读数。
- 连接。P系列差压压力传感器默认采用数字与模拟两种通讯方式;订购时,可选择以太网/IP、EtherCAT、DeviceNet、Profibus或Modbus(RTU和TCP/IP)通讯,方便与您的数字工业或实验室网络整合。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- P:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:5ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(P/PS系列)。液体和腐蚀性气体则需要S系列设备(PS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 最大共模压力:200 psig
腐蚀性气体(PS系列)
P标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PS系列)可供选择。在该配置中,我们将流量仪表的主体部分和传感器升级为316L材质,将弹性体材料升级为FFKM。
- 压力控制器&压力传感器
- 差压压力控制器和传感器
- PB系列便携式差压压力传感器
PB系列便携式差压压力传感器
随时实施数字化差压监测
在差压压力控制器和传感器中,PB系列便携式差压压力传感器利用随时备用的便携式差压压力传感器,尽可能缩短压力监测过程。测量过程系统内任意两点之间的差压。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。若您打开下游端口,使其面向大气环境,则这款差压压力传感器还可用作端闭表压压力传感器。
- 快速、准确。PB系列便携式差压压力传感器以NIST可溯源精度测量压力,且响应时间仅5ms。
- 使用简单。一旦您打开压力计,压力计便能显示您所选工艺设备中的实时压力读数。
- 耐用。艾里卡特PB系列便携式差压压力传感器专为方便携带而设计,且能抵抗坠落带来的影响。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- PB:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PBS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:5ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(P/PS系列)。液体和腐蚀性气体则需要S系列设备(PS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 最大共模压力:200 psig
- 压力控制器&压力传感器
- 压力传感器
- P系列绝压和表压压力传感器
P系列绝压和表压压力传感器
实时在线数字化压力监测
P系列绝压和表压压力传感器测量过程系统内任意点气体或液体的绝压(真空)或表压(本地大气压)。这种在线设计允许量化流动过程的压力,且无需将系统端部封闭。
- 快速、准确。P系列绝压和表压压力传感器以NIST可溯源精度测量压力,且响应时间仅5ms。
- 使用简单。一旦您打开压力计,压力计便能显示您所选工艺设备中的实时压力读数。
- 连接。艾里卡特P系列绝压和表压压力传感器默认采用数字与模拟两种通讯方式;订购时,可选择以太网/IP、EtherCAT、DeviceNet、Profibus或Modbus(RTU和TCP/IP)通讯,方便与您的数字工业或实验室网络整合。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- 绝压量程(真空)
- P:最大0-3000 psia;最小0-15 psia
- PS:最大0-3000 psia;最小0-30 psia
- 表压量程(大气)
- P:最大0*-3000 psig;最小0*-2 inH2Og
- PS:最大0*-3000 psig;最小0*-5 psig
- *负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:5ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(P/PS系列)。液体和腐蚀性气体则需要S系列设备(PS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
腐蚀性气体(PS系列)
P标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PS系列)可供选择。在该配置中,我们将流量仪表的主体部分和传感器升级为316L材质,将弹性体材料升级为FFKM。
艾里卡特P系列绝压和表压压力传感器适用于非腐蚀性气体。
绝压:
P-15PSIA-D
P-30PSIA-D
P-100PSIA-D
P-500PSIA-D
P-1000PSIA-D
P-1500PSIA-D
P-2000PSIA-D
P-3000PSIA-D
表压:
P-2INH2OG-D
PAS-1PSIG-D
P-1PSIG-D
P-5PSIG-D
P-15PSIG-D
P-30PSIG-D
P-100PSIG-D
P-500PSIG-D
P-1000PSIG-D
P-1500PSIG-D
P-2000PSIG-D
P-3000PSIG-D
艾里卡特PS系列绝压和表压压力传感器适用于液体和腐蚀性气体。
绝压:
PS-30PSIA-D
PS-100PSIA-D
PS-500PSIA-D
PS-1000PSIA-D
PS-1500PSIA-D
PS-2000PSIA-D
PS-3000PSIA-D
表压:
PS-5PSIG-D
PS-15PSIG-D
PS-30PSIG-D
PS-100PSIG-D
PS-500PSIG-D
PS-1000PSIG-D
PS-1500PSIG-D
PS-2000PSIG-D
PS-3000PSIG-D
- 压力控制器&压力传感器
- 压力传感器
- P系列差压压力传感器
P系列差压压力传感器
实时数字化差压监测
在差压压力控制器和传感器中,P系列差压压力传感器测量过程系统内任意两点之间的差压。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。若您打开下游端口,使其面向大气环境,则这款差压压力传感器还可用作端闭表压压力传感器。
- 快速、准确。P系列差压压力传感器以NIST可溯源精度测量压力,且响应时间仅5ms。
- 使用简单。一旦您打开压力计,压力计便能显示您所选工艺设备中的实时压力读数。
- 连接。P系列差压压力传感器默认采用数字与模拟两种通讯方式;订购时,可选择以太网/IP、EtherCAT、DeviceNet、Profibus或Modbus(RTU和TCP/IP)通讯,方便与您的数字工业或实验室网络整合。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- P:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:5ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(P/PS系列)。液体和腐蚀性气体则需要S系列设备(PS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 最大共模压力:200 psig
腐蚀性气体(PS系列)
P标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PS系列)可供选择。在该配置中,我们将流量仪表的主体部分和传感器升级为316L材质,将弹性体材料升级为FFKM。
- 压力控制器&压力传感器
- 压力传感器
- PB系列便携式绝压和表压压力传感器
PB系列便携式绝压和表压压力传感器
随时实施在线数字化压力监测
PB系列便携式绝压和表压压力传感器尽可能缩短压力监测过程。测量过程系统内任意点气体或液体的绝压(真空)或表压(本地大气压)。这种在线设计允许量化流动过程的压力,且无需将系统端部封闭。
- 快速、准确。PB系列便携式绝压和表压压力传感器以NIST可溯源精度测量压力,且响应时间仅5ms。
- 使用简单。一旦您打开压力计,压力计便能显示您所选工艺设备中的实时压力读数。
- 耐用。艾里卡特PB系列便携式绝压和表压压力传感器专为方便携带而设计,且能抵抗坠落带来的影响。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- 绝压量程(真空)
- PB:最大0-3000 psia;最小0-15 psia
- PBS:最大0-3000 psia;最小0-30 psia
- 表压量程(大气)
- PB:最大0*-3000 psig;最小0*-2 inH2Og
- PBS:最大0*-3000 psig;最小0*-5 psig
- *负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:5ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PB/PBS系列)。液体和腐蚀性气体则需要S系列设备(PBS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
型号变体
- 便携式差压压力传感器(PB系列)
- 腐蚀性气体专用型号(PBS系列,见下文)
腐蚀性气体(PS系列)
PB标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PBS系列)可供选择。在该配置中,我们将流量仪表的主体部分和传感器升级为316L材质,将弹性体材料升级为FFKM。
艾里卡特PB系列便携式绝压和表压压力传感器适用于非腐蚀性气体。
绝压:
PB-15PSIA-D
PB-30PSIA-D
PB-100PSIA-D
PB-500PSIA-D
PB-1000PSIA-D
PB-1500PSIA-D
PB-2000PSIA-D
PB-3000PSIA-D
表压:
PB-2INH2OG-D
PBAS-1PSIG-D
PB-1PSIG-D
PB-5PSIG-D
PB-15PSIG-D
PB-30PSIG-D
PB-100PSIG-D
PB-500PSIG-D
PB-1000PSIG-D
PB-1500PSIG-D
PB-2000PSIG-D
PB-3000PSIG-D
艾里卡特PBS系列便携式绝压和表压压力传感器适用于液体和腐蚀性气体。
绝压:
PBS-30PSIA-D
PBS-100PSIA-D
PBS-500PSIA-D
PBS-1000PSIA-D
PBS-1500PSIA-D
PBS-2000PSIA-D
PBS-3000PSIA-D
差压:
PBS-5PSIG-D
PBS-15PSIG-D
PBS-30PSIG-D
PBS-100PSIG-D
PBS-500PSIG-D
PBS-1000PSIG-D
PBS-1500PSIG-D
PBS-2000PSIG-D
PBS-3000PSIG-D
- 压力控制器&压力传感器
- 压力传感器
- PB系列便携式差压压力传感器
PB系列便携式差压压力传感器
随时实施数字化差压监测
在差压压力控制器和传感器中,PB系列便携式差压压力传感器利用随时备用的便携式差压压力传感器,尽可能缩短压力监测过程。测量过程系统内任意两点之间的差压。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。若您打开下游端口,使其面向大气环境,则这款差压压力传感器还可用作端闭表压压力传感器。
- 快速、准确。PB系列便携式差压压力传感器以NIST可溯源精度测量压力,且响应时间仅5ms。
- 使用简单。一旦您打开压力计,压力计便能显示您所选工艺设备中的实时压力读数。
- 耐用。艾里卡特PB系列便携式差压压力传感器专为方便携带而设计,且能抵抗坠落带来的影响。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- PB:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PBS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:5ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(P/PS系列)。液体和腐蚀性气体则需要S系列设备(PS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 最大共模压力:200 psig
