PCU系列便携式气体流量校准仪

动态量程跨度极宽的便携式流量校准仪

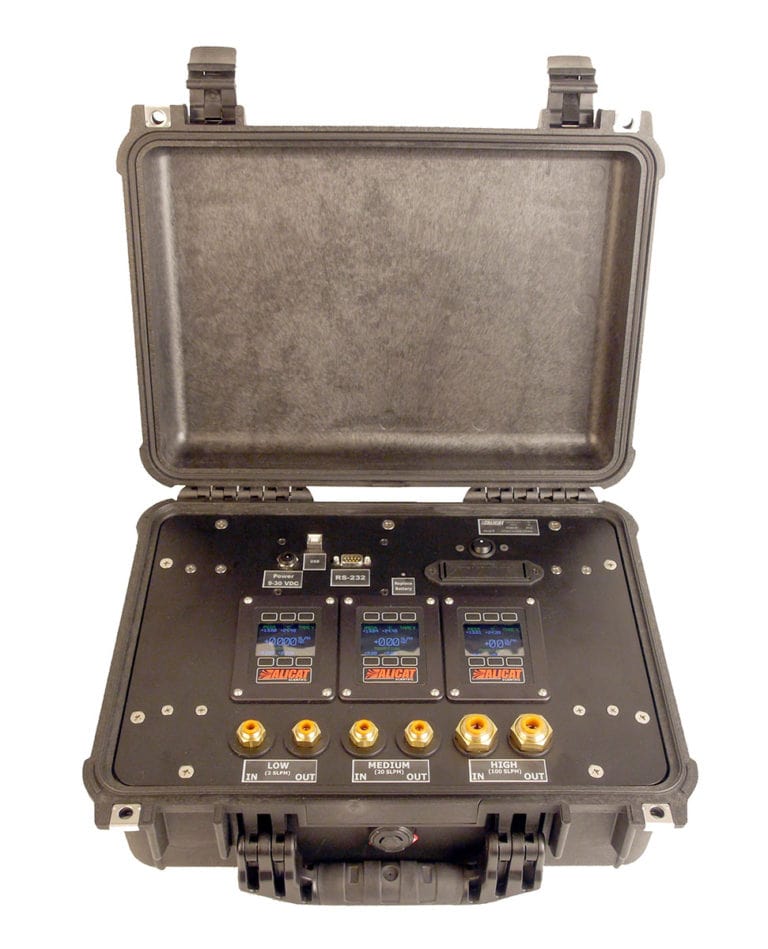

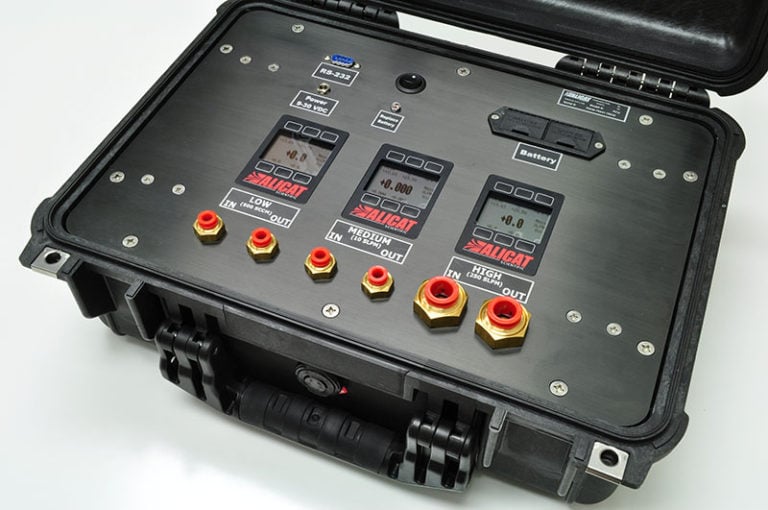

当单台流量计无法满足您所有的校准需求时，在便携式气体流量计中，请考虑使用PCU系列便携式气体流量校准仪。艾里卡特的PCU系列便携式气体流量校准仪是二级校准标定仪，将三台量程不同（最大1500 slpm）的高精度流量计以及累加器集成到一个耐用的工业箱内，方便携带。PCU系列便携式气体流量校准仪可采用两个9伏的蓄电池或者随附AC线缆供电，还配有艾里卡特Flow Vision SC™软件。

  • 多功能。配有简单的推动连接接头或可选配压力接头，综合可调比高达1,000,000：1（例如1 sccm – 1000 slpm）的量程，可快速校准多台仪表。
  • 准确。实时测量并完成流量累加，具有NIST可溯源精度（0.4%读数+0.2%满量程），适用于低至满量程1/200th的各种气体，还可利用COMPOSER™气体编辑器自定义您自己的气体组成。
  • 耐用。PCU系列便携式气体流量校准仪将流量计集成到一个耐用型硬质箱子内，且能抵抗坠落带来的影响。

PCU系列便携式气体流量校准仪还有我们的Whisper系列低压损配置型号（即PCUW系列）以及可用于腐蚀性气体的316L配置型号（即PCUS系列）。

艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。

更多产品信息和资讯，欢迎浏览知识库、行业应用和新闻博客。

如需查看或下载产品说明书，请点击Alicat文件中心。

性能

  • 可用量程：

选择任意三台量程不超过1500 slpm（PCU和PCUS）或者250 slpm（PCUW）的流量计

所有流量计均配有流量累加器

  • 可调比：高达1,000,000：1（3台仪表综合可调比）
  • 校准精度高（NIST可溯源）（PCU标准精度）：±0.4%读数+0.2%满量程
  • 可重复性：0.2%满量程
  • 标准控制器响应时间常数：5-10ms
  • 无需预热时间

工作条件

  • 兼容气体：98种（PCU和PCUW系列）或130（PCUS系列）种预置可选气体；利用COMPOSER气体编辑器自定义的其它混合气体
  • 工作温度：-10°C至+60°C
  • 最大内部压力（静态）：145 psig/160 psia（PCU和PCUS系列）或者45 psig/60 psia（PCUW系列）
  • 最大差压（进口至出口）：75 psid（PCU和PCUS系列）或者15 psid（PCUW系列）
  • 耐受压力：175 psig（190 psia）
  • STP/NTP：用户可选（默认为25°C & 1 atm STP/0°C & 1 atm NTP）

包装清单

  • PCU系列便携式气体流量校准仪（内部安装多达三台高精度质量流量计）

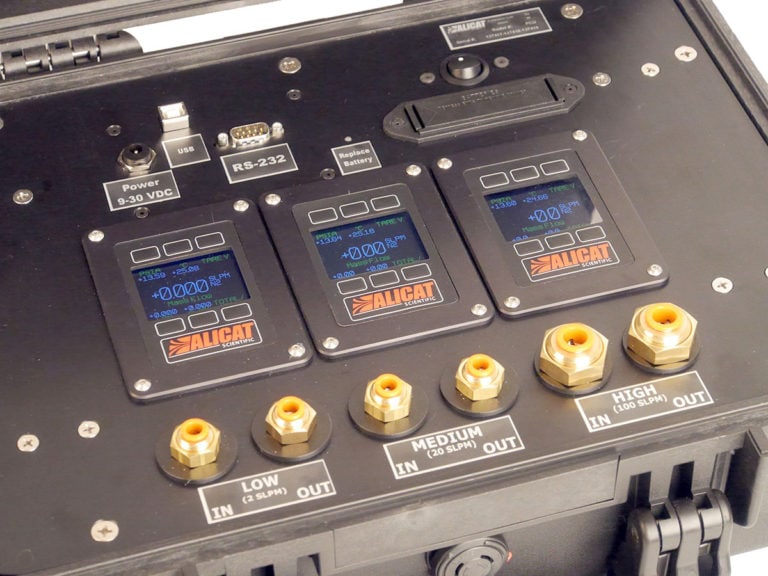

  • 各流量计显示屏下方安装的推动连接接头
  • USB A-B线缆（用于与电脑连接）
  • 双头9针D-sub模拟接口串行线缆（用于与多点式集线盒相连接）
  • 通用电源
  • Flow Vision SC软件
  • 各台流量计的NIST可溯源校准证书
  • 艾里卡特操作说明书

配件（需另行订购）

查找配件

型号变体

  • 低压损型号（PCUW系列）
  • 腐蚀性气体型号（PCUS系列，见下文）

腐蚀性气体（PCUS系列）

PCU标准系列仪表中，还有适用于腐蚀性气体的S系列配置（即PCUS系列）可供选择。该配置中，我们将流量仪表的主体部分和传感器升级为316L不锈钢材质，将弹性体材料升级为FFKM。

结构选项

  • 显示屏（单色或彩色）
  • 工艺连接件（推动连接接头/压力接头）
  • 弹性体材料（氟橡胶、FFKM、EPDM、硅树脂）
查看所有选择项目

以下零件编号仅是PCU系列组合的一些示例。量程高达1500 slpm的任意三台流量计均可被纳入标准型PCU内。艾里卡特PCU系列便携式气体流量校准仪适用于非腐蚀性气体。

PCU-0.5SCCM-10SCCM-1SLPM

PCU-10SCCM-500SCCM-20SLPM

PCU-100SCCM-2SLPM-20SLPM

PCU-100SCCM-10SLPM-100SLPM

PCU-100SCCM-50SLPM-500SLPM

PCU-10SLPM-50SLPM-1500SLPM

以下零件编号仅是PCU系列组合的一些示例。量程高达1500 slpm的任意三台流量计均可被纳入PCUS内。艾里卡特PCUS系列便携式气体流量校准仪适用于腐蚀性气体。

PCUS-0.5SCCM-10SCCM-1SLPM

PCUS-10SCCM-500SCCM-20SLPM

PCUS-100SCCM-2SLPM-20SLPM

PCUS-100SCCM-10SLPM-100SLPM

PCUS-100SCCM-50SLPM-500SLPM

PCUS-10SLPM-50SLPM-1500SLPM

以下零件编号仅是PCU系列组合的一些示例。量程高达250 slpm的任意三台流量计均可被纳入PCUW内。艾里卡特PCUW系列便携式气体流量校准仪适用于非腐蚀性气体。

PCUW-0.5SCCM-10SCCM-1SLPM

PCUW-10SCCM-500SCCM-20SLPM

PCUW-100SCCM-2SLPM-20SLPM

PCUW-100SCCM-10SLPM-100SLPM

PCUW-100SCCM-50SLPM-250SLPM

PCUW-10SLPM-50SLPM-250SLPM

多流量仪表的校准

PCU系列便携式气体流量校准仪在一个案例中结合了三个免费范围的电池供电流量计，每个流量计都带有累加器和NIST可追踪的初级流量标准的高精度校准。由于有三个重叠的测量范围，PCU系列便携式气体流量校准仪能够将总量程缩小到100万到1，使其成为一个极其通用的仪器。
