密闭容器专用压力控制器
艾里卡特Alicat密闭容器专用压力控制器是双阀压力控制器,无需使用排气阀便能实现密闭或者端闭容器内的压力控制。这种压力控制器或配有内部压力传感器或配有远程传感器,可直接测量过程中任意一点的压力。
绝压或表压
PCD系列双阀绝压和表压压力控制器含有压力传感器,可显示真空压力(绝压)或者本地大气压力(表压)。除进口和出口外,第三个过程端口将传感器与密闭容器相连接。
PCD3系列双阀绝压和表压压力控制器(带远程传感功能)内有流道,与其压力传感器隔离开。除过程端口外,外部压力传感端口可用于直接测量系统内任一点的压力。
EPCD系列OEM双阀电子压力控制器将双阀PCD系列绝压或表压压力控制器集成到极其简单的架构内,非常适合OEM应用和大数额订单。
差压
PCD系列双阀差压压力控制器可保持其两个测量端口之间的差压的恒定。与上述PCD3类似,差压压力控制器的两个压力测量端口均可用于测量过程中任意一点的压力。
配有远程传感功能的电子压力控制器(PCD3系列密闭容器专用压力控制器)
精确监测并控制密闭容器内的压力,即使流量较大时亦如此。
火星环境中阀门性能测试(PCD系列密闭容器专用压力控制器)
在模拟的火星环境中(而非地球自身大气压力条件下)进行循环测试,得出多组差压。
流式细胞分析仪中的流体分配(EPCD系列密闭容器专用压力控制器)
精度高,可用量程跨度宽,确保利用您得OEM仪表分配的流体数量精确。
- 压力控制器&压力传感器
- 密闭容器专用压力控制器
- PCD系列双阀绝压和表压压力控制器
PCD系列双阀绝压和表压压力控制器
快速响应的密闭容器压力、真空或背压控制
在密闭容器专用压力控制器中,PCD系列双阀绝压和表压压力控制器采用两个比例阀精确控制密闭或端闭容器内气体压力。该系列产品可快速达到新的设定值并保持该设定值,即使遇到不稳定的给进压力或者不断变化的温度,亦如此。我们将利用您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保在数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。PCD系列双阀绝压和表压压力控制器利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 高效。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- 绝压量程(真空)
- PCD:最大0-3000 psia;最小0-10托
- PCDS:最大0-3000 psia;最小0-30 psia
- 表压量程(大气)
- PCD:最大0*-3000 psig;最小0*-2 inH2Og
- PCDS:最大0*-3000 psig;最小0-5 psig
- *负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PCD/PCDS系列)。液体和腐蚀性气体则需要S系列设备(PCDS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
外部压力传感器配置型号(PCD-EXTSEN)
若您想使用自己的真空或压力传感器,请选择PCD-EXTSEN,因为这款产品没有内置压力传感器。相反,它可通过位于其顶部的专用工业传感器接头(ISC)以电子方式与客户提供的外部压力或真空传感器相连。这种配置尤其适用于真空镀膜工艺。
阀门选项
您可为您的压力控制器定制以下一种阀门,确保在预期过程条件下保持最佳性能。
- PCD系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PCD系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCDP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCDH系列—选配锤头状配置,在任意一个阀位处将两个小型阀门并排成对,用作一个阀门
- PCRD系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCDS系列)
PCD标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCDS系列)可供选择。该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。
艾里卡特PCD系列双阀绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
绝压:
PCD-10TORRA-D(真空)
PCD-100TORRA-D(真空)
PCD-15PSIA-D
PCD-30PSIA-D
PCD-100PSIA-D
PCD-500PSIA-D
PCD-1000PSIA-D
PCD-1500PSIA-D
PCD-2000PSIA-D
PCD-3000PSIA-D
差压:
PCD-2INH2OG-D
PCDAS-1PSIG-D
PCD-1PSIG-D
PCD-5PSIG-D
PCD-15PSIG-D
PCD-30PSIG-D
PCD-100PSIG-D
PCD-500PSIG-D
PCD-1000PSIG-D
PCD-1500PSIG-D
PCD-2000PSIG-D
PCD-3000PSIG-D
艾里卡特PCDP系列双阀绝压和表压压力控制器采用最大孔径的小型阀门,适适用于非腐蚀性气体。
绝压:
PCDP-15PSIA-D
PCDP-30PSIA-D
PCDP-100PSIA-D
表压:
PCDP-2INH2OG-D
PCDPAS-1PSIG-D
PCDP-1PSIG-D
PCDP-5PSIG-D
PCDP-15PSIG-D
PCDP-30PSIG-D
PCDP-100PSIG-D
艾里卡特PCDH系列双阀绝压和表压压力控制器将两个小型阀门并排成对,用作一个阀门,适适用于非腐蚀性气体。
绝压:
PCDH-15PSIA-D
PCDH-30PSIA-D
PCDH-100PSIA-D
PCDH-500PSIA-D
表压:
PCDH-2INH2OG-D
PCDHAS-1PSIG-D
PCDH-1PSIG-D
PCDH-5PSIG-D
PCDH-15PSIG-D
PCDH-30PSIG-D
PCDH-100PSIG-D
PCDH-500PSIG-D
艾里卡特PCRD系列双阀绝压和表压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
绝压:
PCRD-10TORRA-D(真空)
PCRD-100TORRA-D(真空)
PCRD-15PSIA-D
PCRD-30PSIA-D
PCRD-100PSIA-D
PCRD-500PSIA-D
表压:
PCRD-2INH2OG-D
PCRDAS-1PSIG-D
PCRD-1PSIG-D
PCRD-5PSIG-D
PCRD-15PSIG-D
PCRD-30PSIG-D
PCRD-100PSIG-D
PCRD-500PSIG-D
艾里卡特PCDS系列双阀绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体。
绝压:
PCDS-30PSIA-D
PCDS-100PSIA-D
PCDS-500PSIA-D
PCDS-1000PSIA-D
PCDS-1500PSIA-D
PCDS-2000PSIA-D
PCDS-3000PSIA-D
表压:
PCDS-5PSIG-D
PCDS-15PSIG-D
PCDS-30PSIG-D
PCDS-100PSIG-D
PCDS-500PSIG-D
PCDS-1000PSIG-D
PCDS-1500PSIG-D
PCDS-2000PSIG-D
PCDS-3000PSIG-D
艾里卡特PCDHS系列双阀绝压和表压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
绝压:
PCDHS-30PSIA-D
PCDHS-100PSIA-D
PCDHS-500PSIA-D
表压:
PCDHS-5PSIG-D
PCDHS-15PSIG-D
PCDHS-30PSIG-D
PCDHS-100PSIG-D
PCDHS-500PSIG-D
艾里卡特PCRDS系列双阀绝压和表压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
绝压:
PCRDS -30PSIA-D
PCRDS -100PSIA-D
PCRDS -500PSIA-D
表压:
PCRDS -5PSIG-D
PCRDS -15PSIG-D
PCRDS -30PSIG-D
PCRDS -100PSIG-D
PCRDS -500PSIG-D
利用压力控制完成流体分配
通过PCD系列双阀绝压和表压压力控制器控制拟分配液体上方顶空的压力,实现对流体分配的精确控制。双阀压力控制器时顶空压力保持恒定,同时将过剩气体的排气量减至最少。
- 压力控制器&压力传感器
- 密闭容器专用压力控制器
- PCD3系列双阀绝压和表压压力控制器(带远程传感功能)
PCD3系列双阀绝压和表压压力控制器(带远程传感功能)
随时实施密闭容器压力或真空控制
在密闭容器专用压力控制器中,艾里卡特PCD3系列双阀绝压和表压压力控制器(带远程传感功能)采用两个比例阀精确控制端闭容器内的气体压力,并采用物理方式将压力传感器与阀门、流道相互隔离,由此您可将压力准确控制在您需要的值。因此,您可对难以安装整套压力控制器的区域进行压力控制,这还将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。PCD3系列双阀绝压和表压压力控制器(带远程传感功能)利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 高效。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要控制压力时,均可通过压力传感端口进行控制。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- 绝压量程(真空)
- PC3:最大0-3000 psia;最小0-10托
- PC3S:最大0-3000 psia;最小0-30 psia
- 表压量程(大气)
- PC3:最大0*-3000 psig;最小0*-2 inH2Og
- PC3S:最大0*-3000 psig;最小0-5 psig
- 负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PC3/PC3S系列)。液体和腐蚀性气体则需要S系列设备(PC3S系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
阀门选项
您可为您的压力控制器定制以下一种阀门,以确保在预期过程条件下保持最佳性能。
- PCD3系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PCD3系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCDP3系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCDH3系列—选配锤头状配置,在任意一个阀位将两个小型阀门并排成对,用作一个阀门
- PCRD3系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCD3S系列)
PCD3标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCD3S系列)可供选择。在该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。
艾里卡特PCD3系列双阀绝压和表压压力控制器(带远程传感功能)采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
绝压:
PCD3-10TORRA-D(真空)
PCD3-100TORRA-D(真空)
PCD3-15PSIA-D
PCD3-30PSIA-D
PCD3-100PSIA-D
PCD3-500PSIA-D
PCD3-1000PSIA-D
PCD3-1500PSIA-D
PCD3-2000PSIA-D
PCD3-3000PSIA-D
表压:
PCD3-2INH2OG-D
PCD3AS-1PSIG-D
PCD3-1PSIG-D
PCD3-5PSIG-D
PCD3-15PSIG-D
PCD3-30PSIG-D
PCD3-100PSIG-D
PCD3-500PSIG-D
PCD3-1000PSIG-D
PCD3-1500PSIG-D
PCD3-2000PSIG-D
PCD3-3000PSIG-D
艾里卡特PCDP3系列双阀绝压和表压压力控制器(带远程传感功能)采用最大孔径的小型阀门,适用于非腐蚀性气体。
绝压:
PCDP3-15PSIA-D
PCDP3-30PSIA-D
PCDP3-100PSIA-D
表压:
PCDP3-2INH2OG-D
PCDP3AS-1PSIG-D
PCDP3-1PSIG-D
PCDP3-5PSIG-D
PCDP3-15PSIG-D
PCDP3-30PSIG-D
PCDP3-100PSIG-D
艾里卡特PCDH3系列双阀绝压和表压压力控制器(带远程传感功能)将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
绝压:
PCDH3-15PSIA-D
PCDH3-30PSIA-D
PCDH3-100PSIA-D
PCDH3-500PSIA-D
表压:
PCDH3-2INH2OG-D
PCDH3AS-1PSIG-D
PCDH3-1PSIG-D
PCDH3-5PSIG-D
PCDH3-15PSIG-D
PCDH3-30PSIG-D
PCDH3-100PSIG-D
PCDH3-500PSIG-D
艾里卡特PCRD3系列双阀绝压和表压压力控制器(带远程传感功能)采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
绝压:
PCRD3-10TORRA-D(真空)
PCRD3-100TORRA-D(真空)
PCRD3-15PSIA-D
PCRD3-30PSIA-D
PCRD3-100PSIA-D
PCRD3-500PSIA-D
表压:
PCRD3-2INH2OG-D
PCRD3AS-1PSIG-D
PCRD3-1PSIG-D
PCRD3-5PSIG-D
PCRD3-15PSIG-D
PCRD3-30PSIG-D
PCRD3-100PSIG-D
PCRD3-500PSIG-D
艾里卡特PCD3S系列双阀绝压和表压压力控制器(带远程传感功能)采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体。
绝压:
PCD3S-30PSIA-D
PCD3S-100PSIA-D
PCD3S-500PSIA-D
PCD3S-1000PSIA-D
PCD3S-1500PSIA-D
PCD3S-2000PSIA-D
PCD3S-3000PSIA-D
表压:
PCD3S-5PSIG-D
PCD3S-15PSIG-D
PCD3S-30PSIG-D
PCD3S-100PSIG-D
PCD3S-500PSIG-D
PCD3S-1000PSIG-D
PCD3S-1500PSIG-D
PCD3S-2000PSIG-D
PCD3S-3000PSIG-D
艾里卡特PCDH3S系列双阀绝压和表压压力控制器(带远程传感功能)适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
绝压:
PCDH3S-30PSIA-D
PCDH3S-100PSIA-D
PCDH3S-500PSIA-D
差压:
PCDH3S-5PSIG-D
PCDH3S-15PSIG-D
PCDH3S-30PSIG-D
PCDH3S-100PSIG-D
PCDH3S-500PSIG-D
艾里卡特PCRD3S系列双阀绝压和表压压力控制器(带远程传感功能)适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
绝压:
PCRD3S-30PSIA-D
PCRD3S-100PSIA-D
PCRD3S-500PSIA-D
表压:
PCRD3S-5PSIG-D
PCRD3S-15PSIG-D
PCRD3S-30PSIG-D
PCRD3S-100PSIG-D
PCRD3S-500PSIG-D
利用远程传感功能实现电子式压力控制
若进入或离开密闭容器的流量较大,流量诱发的压损可能导致压力测量不准确。PCD3系列双阀绝压和表压压力控制器(带远程传感功能)远程传感端口能够准确监测密闭容器内的压力,无论流量大小。
- 压力控制器&压力传感器
- 密闭容器专用压力控制器
- PCD系列双阀差压压力控制器
PCD系列双阀差压压力控制器
密闭容器差压控制
在密闭容器专用压力控制器中,PCD系列双阀差压压力控制器测量密闭过程容器内任意两点之间的差压,并控制另一不同点的流量,确保差压保持恒定。艾里卡特PCD系列双阀压力控制器采用两个比例阀精确控制端闭容器内气体压力。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。
- 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
- 连接。利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
- 高效&多功能。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要测量并控制压差时,请通过两个压力端口进行测量、控制。或者,打开下游端口,使其面向大气环境,将仪表用作表压压力控制器。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
- PCD:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
- PCDS:最大-100至+100 psid;最小-5至+5 psid
性能
- 可调比:200:1
- 标准精度(NIST可溯源):+/-0.25%满量程
- 高精度(选配,NIST可溯源):+/-0.125%满量程
- 可重复性:0.08%满量程
- 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
- 共模压力:150 psig
阀门选项
您可以为您的压力控制器定制以下阀门之一,以确保在预期过程条件下保持最佳性能。
- ·PCD系列—选配小型比例控制阀,适用于20 slpm及以下量程
- 具有PCA名称的PCD系列—选配高性能比例控制阀,适用于压力较高的某些应用
- PCDP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
- PCDH系列—选配锤头状配置,在两个阀门位置将两个小型阀门并排成对,用作一个阀门
- PCRD系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量
液体和腐蚀性气体(PCS系列)
PCD标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,这种情况下,我们可以同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表主体部分升级为316L材质。
艾里卡特PCD系列双阀差压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体。
差压:
PCD-2INH2OD-D
PCDAS-1PSID-D
PCD-1PSID-D
PCD-5PSID-D
PCD-15PSID-D
PCD-30PSID-D
PCD-100PSID-D
艾里卡特PCDP系列双阀差压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体。
差压:
PCDP-2INH2OD-D
PCDPAS-1PSID-D
PCDP-1PSID-D
PCDP-5PSID-D
PCDP-15PSID-D
PCDP-30PSID-D
PCDP-100PSID-D
艾里卡特PCDH系列双阀差压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体。
差压:
PCDH-2INH2OD-D
PCDHAS-1PSID-D
PCDH-1PSID-D
PCDH-5PSID-D
PCDH-15PSID-D
PCDH-30PSID-D
PCDH-100PSID-D
艾里卡特PCRD系列双阀差压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。
差压:
PCRD-2INH2OD-D
PCRDAS-1PSID-D
PCRD-1PSID-D
PCRD-5PSID-D
PCRD-15PSID-D
PCRD-30PSID-D
PCRD-100PSID-D
艾里卡特PCDHS系列双阀差压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。
差压:
PCDHS-5PSID-D
PCDHS-30PSID-D
PCDHS-100PSID-D
艾里卡特PCRDS系列双阀差压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。
差压:
PCRDS-5PSID-D
PCRDS-30PSID-D
PCRDS-100PSID-D
火星环境中阀门性能测试
为通过流量压力对比曲线图确定艾里卡特PCD系列双阀差压压力控制器被用在火星时的性能,艾里卡特PCD系列双阀差压压力控制器可在模拟的火星环境中(而非地球自身大气压力条件下)进行循环测试,得出多组差压。将下游差压端口与密闭大气室垂直并将上游差压端口与对阀门加压的管线垂直。
- 压力控制器&压力传感器
- 密闭容器专用压力控制器
- EPCD系列OEM双阀电子压力控制器

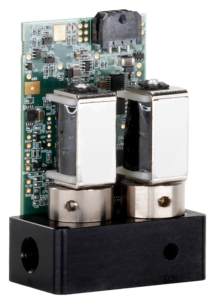

EPCD系列OEM双阀电子压力控制器
OEM端闭应用基本压力控制
在密闭容器专用压力控制器中,EPCD系列OEM双阀电子压力控制器采用两个比例阀门对密闭或端闭容器内气体压力进行精确控制。这款产品,高度定制化,方便整合到原始设备制造商(OEM)产品内。艾里卡特EPCD具有以下特征:精度高,可快速实现闭环控制且无压损,结构设计紧凑,价格具有竞争力等。
- 可重复。EPCD压力调节器具有NIST可溯源精度,配有可调节的PID阀,能实施可靠控制,可确保您的设备在工作时的高度可重复性。
- 高效。减少浪费。双阀门设计中的第二个比例阀用于排出过剩压力,可消除由持续排气造成的昂贵气体的浪费。
- 高度定制。EPCD系列OEM双阀电子压力控制器根据您的要求定制阀门、端口、传感器和通讯模式,从而与您的仪表设计和应用项目高度匹配。
艾里卡特Alicat提供先进的质量流量计、质量流量控制器、压力控制器、压力传感器解决方案。
如需查看或下载产品说明书,请点击Alicat文件中心。
可用量程(欲了解常备量程,请参考零件编号标签)
绝压量程(真空)
- EPC:最大0-300 psia;最小0-15 psia
表压量程(大气)
- EPC:最大0*-300 psig;最小0*-2 inH2Og
- *负表压读数(至-15 psig)也可被纳入表压量程内。
性能
- 可调比:200:1
- 校准精度(NIST可溯源):+/-0.125%满量程
- 可重复性:0.05%满量程
- 标准控制器响应时间常数:100ms(取决于管线大小以及相关容器体积和压力)
- 无需预热时间
工作条件
- 兼容气体:所有非腐蚀性气体
- 工作温度:-10°C至+60°C
- 爆破压力:满量程的三倍
包装清单
- EPCD系列OEM双阀电子压力控制器
- NIST可溯源校准证书
- 艾里卡特操作说明书
结构选项
- 模拟信号(0-5v、1-5v、0-10v,4-20mA)
- 电子通讯协议(RS-232、RS-485、Modbus-RTU)
- 工艺连接件(NPT、SAE、下端口、NeSSI)
绝压:
EPCD-15PSIA
EPCD-30PSIA
EPCD-100PSIA
EPCD-300PSIA
表压:
EPCD-2INH2OG
EPCD-4INH2OG
EPCD-10INH2OG
EPCD-20INH2OG
EPCD-1PSIG
EPCD-5PSIG
EPCD-15PSIG
EPCD-30PSIG
EPCD-100PSIG
EPCD-300PSIG
流式细胞分析仪中的流体分配
EPCD系列OEM双阀电子压力控制器精确控制顶空压力,将鞘液与样细胞推送至流式细胞分析仪激光下。EPCD系列OEM双阀电子压力控制器极高的测量精度以及宽广的可用范围确保了精确分配流体数量。
