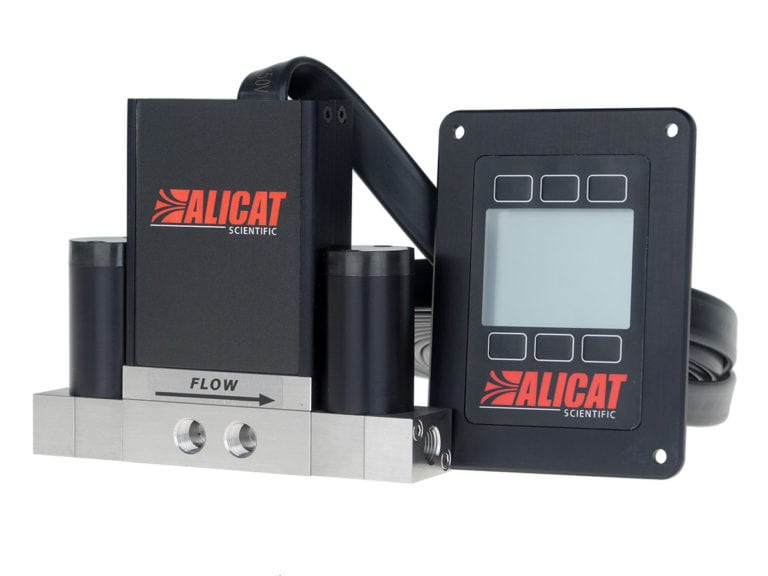

    PCD系列双阀差压压力控制器

    PCD系列双阀差压压力控制器 使用两个比例阀门来保持任何两个点之间的压差,在过程中流动的气体在没有结束的体积。
    • 快速准确。  定制阀门的大小和PID 调整确保控制器达到压力在毫秒内的SET点,并保持控制的NIT可溯源精度为~0.125% 满量程。
    • 高效,多功能。 保持任何两点之间的压差,或保持一个对大气开放的端口和控制表压,并在您选择的工程单位显示读数。此外,第二个比例阀只在需要维护你的设定点时才会排出多余的压力,这样就不需要连续地排放昂贵的气体。
    • 兼容性高。  定制的流程端口和电气连接器,以及您选择的以太网/IP、以太网、DEVENET、PROFIBUS、ProFIN、MOBUS或串行通信,以方便地集成到您的工业流程中。
    购买时包括的配件

    设备规格和定制选项

    快速规格
    不同的PC系列性能(大多数产品)
    • 量程: 0.07 PSID (2 inH₂OD) to 500 PSID
    • 控制范围:  0.01% – 100% of full scale
    • 标准精度校准,可溯源: +0.25% F.S.
    • 高精度校准,可溯源(可选): 1.0.125%
    • 重复性: 0.08% F.S.
    • 响应时间: 快到30毫秒
    • 预热时间: <1s
    操作条件
    • 兼容气体:  所有无腐蚀性气体
    • 工作温度: –10°C to +60°C
    • 工作压力:
      • ≤ 100 PSID models: 200 PSIG
      • 500 PSID models: 750 PSIG
    • 爆破压力: 3x 满量程
    设备范围和完整规格

    设备是定制的 0.07 PSID ( (2)  到 500PSOD 量程比 0.01%至100% .

    综合设备指南,请阅读 双阀门压力控制器操作手册 .

    设备特征
    包括每个装置
    • 多参数测量: 从我们广泛的测量单位 工程单位名单 .
    • 背光显示屏:  使用 背光显示器 和控制配置与方便用户的集成触摸板。
    • 可调节设定点斜率值以及设定点范围限制：配置斜坡速率允许用户快速或慢速控制变化过程，设定点范围限制可以防止无意的设定点更改带来的影响。
    • 阀门开关: 利用警报快速释放您的系统或停止所有流动。
    选配件|额外费用
    • 可选集成电位器控制: 使用 集成电位计 用简单的旋钮转动调整SET点。
    设备定制选项
    构成
    • 通信协议: Analog, RS–232, RS–485, DeviceNet, EtherCAT, EtherNet/IP, Modbus RTU or TCP/IP, PROFIBUS, PROFINET
    • 显示 : 背光单色或彩色;集成或面板-安装
    • 过程连接 : NPT, SAE, AN, BSPP/G, compression, VCR, or VCO fittings
    • 密封圈: Viton, FFKM, EPDM, Silicone
    • 校准:  高精度;双向;定制校准点
    浏览设备定制页面
    阀门选项和530调整

    您的压力控制器可以根据下列阀门选项之一进行定制,以确保在预期的工艺条件下的优秀性能。

    • PCD -流量范围在20SLPM以下的小型比例控制阀
    • PCD 与…有关  PCA 设计-高性能比例控制阀用于高压力应用
    • PCDP  -小型比例控制阀(不适用于腐蚀性配置)
    • PCDH  -锤头配置,对两个小阀门在两个阀门位置上作为一个阀门同时工作
    • PCRD -几乎无摩擦的大型Rolamite 比例阀,流量在20SLPM及以上

    定制的530阀门调整为您的工艺条件确保了更佳性能.

    了解阀门尺寸和PID调整选项
    可选配件
    配件|分开销售
    • 加工端口配件和过滤器
    • 电源
    • 通信电缆和转换电缆
    • BB3和BB9点集线盒
    浏览配件网页

    可用量程（欲了解常备量程，请参考零件编号标签）

    • PCD：-100至+100 psid；-2 inH2Od至+2 inH2Od
    • PCDS：-100至+100 psid；-5至+5 psid

    性能

    • 可调比：200：1
    • 标准精度（NIST可溯源）：+/-0.25%满量程
    • 高精度（选配，NIST可溯源）：+/-0.125%满量程
    • 可重复性：0.08%满量程
    • 响应时间：50-100ms（若有PID调节功能，可缩短至25ms，但取决于管线大小以及相关容器体积和压力）
    • 无需预热时间

    工作条件

    • 兼容气体：所有非腐蚀性气体（PC/PCS系列）。液体和腐蚀性气体则需要S系列设备（PCS系列）。
    • 工作温度：-10°C至+60°C
    • 爆破压力：满量程的三倍
    • 共模压力：150 psig

    包装清单

    配件（需另行订购）

    查找配件

    型号变体

    • 腐蚀性气体专用型号（PCDS系列，见下文）

    另有：

    • 流动过程用单阀配置型号（PC系列）

    阀门选项

    您可以为您的压力控制器定制以下阀门之一，以确保在预期过程条件下保持更佳性能。

    • PCD系列—选配小型比例控制阀，适用于20 slpm及以下量程
    • 具有PCA名称的PCD系列—选配高性能比例控制阀，适用于压力较高的某些应用
    • PCDP系列—小型比例控制阀（对耐腐蚀系列产品不适用）
    • PCDH系列—选配锤头状配置，在两个阀门位置将两个小型阀门并排成对，用作一个阀门
    • PCRD系列—选配几乎无摩擦的大型Rolamite比例阀，适用于50 slpm及以上流量

    液体和腐蚀性气体（PCS系列）

    PCD标准系列仪表中，还有适用于液体和腐蚀性气体的“S”系列配置（即PCS系列）可供选择。该配置中，我们将阀门升级为303不锈钢阀门，传感器升级为316L不锈钢传感器，弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程，需采用316L不锈钢，这种情况下，我们可以同时将满量程为20slpm或更小仪表的阀门（PCA型）和流量仪表主体部分升级为316L材质。

    结构选项

    • 通讯协议（模拟通讯，RS-232、RS-485、DeviceNet、EtherCAT、以太网/IP、Modbus RTU或TCP/IP、PROFIBUS）
    • 显示屏（单色或彩色，内置或面板安装）
    • 工艺连（NPT、SAE、AN、BSPP/G、焊接压缩或VCR/VCO接头）
    • 密封圈材料（氟橡胶、FFKM、EPDM、硅树脂）

    性能选项

    查看所有选择项目

    艾里卡特PCD系列双阀差压压力控制器采用小型比例阀门控制较小流量，适用于非腐蚀性气体。

    差压：

    PCD-2INH2OD-D
    PCDAS-1PSID-D
    PCD-1PSID-D
    PCD-5PSID-D
    PCD-15PSID-D
    PCD-30PSID-D
    PCD-100PSID-D

    艾里卡特PCDP系列双阀差压压力控制器采用最大孔径的小型阀门，适用于非腐蚀性气体。

    差压：

    PCDP-2INH2OD-D
    PCDPAS-1PSID-D
    PCDP-1PSID-D
    PCDP-5PSID-D
    PCDP-15PSID-D
    PCDP-30PSID-D
    PCDP-100PSID-D

    艾里卡特PCDH系列双阀差压压力控制器将两个小型阀门并排成对，用作一个阀门，适用于非腐蚀性气体。

    差压：

    PCDH-2INH2OD-D
    PCDHAS-1PSID-D
    PCDH-1PSID-D
    PCDH-5PSID-D
    PCDH-15PSID-D
    PCDH-30PSID-D
    PCDH-100PSID-D

    艾里卡特PCRD系列双阀差压压力控制器采用几乎无摩擦的Rolamite阀门，可选用各种孔径，实现对较大流量的控制，适用于非腐蚀性气体。

    差压：

    PCRD-2INH2OD-D
    PCRDAS-1PSID-D
    PCRD-1PSID-D
    PCRD-5PSID-D
    PCRD-15PSID-D
    PCRD-30PSID-D
    PCRD-100PSID-D

    艾里卡特PCDS系列双阀差压压力控制器采用小型比例阀门控制较小流量，适用于液体和腐蚀性气体。

    差压：

    PCDS-5PSID-D
    PCDS-30PSID-D
    PCDS-100PSID-D

    艾里卡特PCDHS系列双阀差压压力控制器适用于液体和腐蚀性气体，将两个小型阀门并排成对，用作一个阀门，实现对较高压力的控制。

    差压：

    PCDHS-5PSID-D
    PCDHS-30PSID-D
    PCDHS-100PSID-D

    艾里卡特PCRDS系列双阀差压压力控制器适用于液体和腐蚀性气体，采用几乎无摩擦的Rolamite阀门，可选择各种孔径，实现对较高流量的控制。

    差压：

    PCRDS-5PSID-D
    PCRDS-30PSID-D
    PCRDS-100PSID-D

    火星环境中阀门性能测试

    为通过流量压力对比曲线图确定艾里卡特PCD系列双阀差压压力控制器被用在火星时的性能，艾里卡特PCD系列双阀差压压力控制器可在模拟的火星环境中（而非地球自身大气压力条件下）进行循环测试，得出多组差压。将下游差压端口与密闭大气室垂直并将上游差压端口与对阀门加压的管线垂直。
