PCD3系列双阀绝压和表压压力控制器(带远程传感功能)

随时实施密闭容器压力或真空控制

密闭容器专用压力控制器中,艾里卡特PCD3系列双阀绝压和表压压力控制器(带远程传感功能)采用两个比例阀精确控制端闭容器内的气体压力,并采用物理方式将压力传感器与阀门、流道相互隔离,由此您可将压力准确控制在您需要的值。因此,您可对难以安装整套压力控制器的区域进行压力控制,这还将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。

  • 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
  • 连接。PCD3系列双阀绝压和表压压力控制器(带远程传感功能)利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
  • 高效。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要控制压力时,均可通过压力传感端口进行控制。

艾里卡特Alicat提供先进的质量流量计质量流量控制器压力控制器压力传感器解决方案。

更多产品信息和资讯,欢迎浏览知识库行业应用新闻博客

如需查看或下载产品说明书,请点击Alicat文件中心

可用量程(欲了解常备量程,请参考零件编号标签)

  • 绝压量程(真空)
    • PC3:0-3000 psia;0-10托
    • PC3S:0-3000 psia;0-30 psia
  • 表压量程(大气)
    • PC3:0*-3000 psig;0*-2 inH2Og
    • PC3S:0*-3000 psig;0-5 psig
    • 负表压读数(至-15 psig)也可被纳入表压量程内。

性能

  • 可调比:200:1
  • 标准精度(NIST可溯源):+/-0.25%满量程
  • 高精度(选配,NIST可溯源):+/-0.125%满量程
  • 可重复性:0.08%满量程
  • 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
  • 无需预热时间

工作条件

  • 兼容气体:所有非腐蚀性气体(PC3/PC3S系列)。液体和腐蚀性气体则需要S系列设备(PC3S系列)。
  • 工作温度:-10°C至+60°C
  • 爆破压力:满量程的三倍

包装清单

型号变体

  • 腐蚀性气体专用型号(PC3DS系列,见下文)

另有:

  • 配有内置压力传感器的型号(PCD系列
  • 流动过程专用单阀配置型号(PC3系列

阀门选项

您可为您的压力控制器定制以下一种阀门,以确保在预期过程条件下保持理想性能。

  • PCD3系列—选配小型比例控制阀,适用于20 slpm及以下量程
  • 具有PCA名称的PCD3系列—选配高性能比例控制阀,适用于压力较高的某些应用
  • PCDP3系列—选配大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
  • PCDH3系列—选配锤头状配置,在任意一个阀位将两个小型阀门并排成对,用作一个阀门

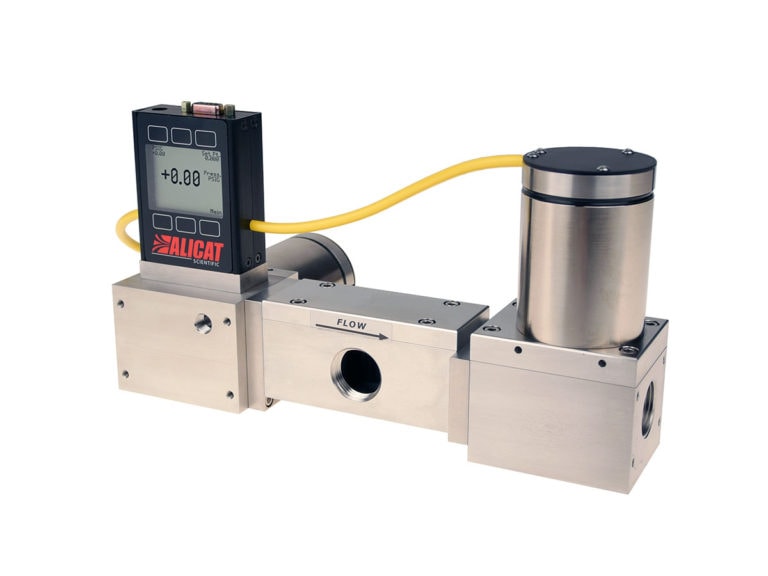

  • PCRD3系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量

液体和腐蚀性气体(PCD3S系列)

PCD3标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCD3S系列)可供选择。在该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。



结构选项

  • 通讯协议(模拟通讯,RS-232、RS-485、DeviceNet、EtherCAT、以太网/IP、Modbus RTU或TCP/IP、PROFIBUS)
  • 显示屏(单色或彩色,内置或面板安装)
  • 工艺连接件(NPT、SAE、AN、BSPP/G、焊接压缩或VCR/VCO接头)
  • 弹性体材料(氟橡胶、FFKM、EPDM、硅树脂)

性能选项

艾里卡特PCD3系列双阀绝压和表压压力控制器(带远程传感功能)采用小型比例阀门控制较小流量,适用于非腐蚀性气体

绝压:

PCD3-10TORRA-D(真空)
PCD3-100TORRA-D(真空)
PCD3-15PSIA-D
PCD3-30PSIA-D
PCD3-100PSIA-D
PCD3-500PSIA-D
PCD3-1000PSIA-D
PCD3-1500PSIA-D
PCD3-2000PSIA-D
PCD3-3000PSIA-D

表压:

PCD3-2INH2OG-D
PCD3AS-1PSIG-D
PCD3-1PSIG-D
PCD3-5PSIG-D
PCD3-15PSIG-D
PCD3-30PSIG-D
PCD3-100PSIG-D
PCD3-500PSIG-D
PCD3-1000PSIG-D
PCD3-1500PSIG-D
PCD3-2000PSIG-D
PCD3-3000PSIG-D

艾里卡特PCDP3系列双阀绝压和表压压力控制器(带远程传感功能)采用大孔径的小型阀门,适用于非腐蚀性气体

绝压:

PCDP3-15PSIA-D
PCDP3-30PSIA-D
PCDP3-100PSIA-D

表压:

PCDP3-2INH2OG-D
PCDP3AS-1PSIG-D
PCDP3-1PSIG-D
PCDP3-5PSIG-D
PCDP3-15PSIG-D
PCDP3-30PSIG-D
PCDP3-100PSIG-D

艾里卡特PCDH3系列双阀绝压和表压压力控制器(带远程传感功能)将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体

绝压:

PCDH3-15PSIA-D
PCDH3-30PSIA-D
PCDH3-100PSIA-D
PCDH3-500PSIA-D

表压:

PCDH3-2INH2OG-D
PCDH3AS-1PSIG-D
PCDH3-1PSIG-D
PCDH3-5PSIG-D
PCDH3-15PSIG-D
PCDH3-30PSIG-D
PCDH3-100PSIG-D
PCDH3-500PSIG-D

艾里卡特PCRD3系列双阀绝压和表压压力控制器(带远程传感功能)采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体

绝压:

PCRD3-10TORRA-D(真空)
PCRD3-100TORRA-D(真空)
PCRD3-15PSIA-D
PCRD3-30PSIA-D
PCRD3-100PSIA-D
PCRD3-500PSIA-D

表压:

PCRD3-2INH2OG-D
PCRD3AS-1PSIG-D
PCRD3-1PSIG-D
PCRD3-5PSIG-D
PCRD3-15PSIG-D
PCRD3-30PSIG-D
PCRD3-100PSIG-D
PCRD3-500PSIG-D

艾里卡特PCD3S系列双阀绝压和表压压力控制器(带远程传感功能)采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体

绝压:

PCD3S-30PSIA-D
PCD3S-100PSIA-D
PCD3S-500PSIA-D
PCD3S-1000PSIA-D
PCD3S-1500PSIA-D
PCD3S-2000PSIA-D
PCD3S-3000PSIA-D

表压:

PCD3S-5PSIG-D
PCD3S-15PSIG-D
PCD3S-30PSIG-D
PCD3S-100PSIG-D
PCD3S-500PSIG-D
PCD3S-1000PSIG-D
PCD3S-1500PSIG-D
PCD3S-2000PSIG-D
PCD3S-3000PSIG-D

艾里卡特PCDH3S系列双阀绝压和表压压力控制器(带远程传感功能)适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。

绝压:

PCDH3S-30PSIA-D
PCDH3S-100PSIA-D
PCDH3S-500PSIA-D

差压:

PCDH3S-5PSIG-D
PCDH3S-15PSIG-D
PCDH3S-30PSIG-D
PCDH3S-100PSIG-D
PCDH3S-500PSIG-D

艾里卡特PCRD3S系列双阀绝压和表压压力控制器(带远程传感功能)适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。

绝压:

PCRD3S-30PSIA-D
PCRD3S-100PSIA-D
PCRD3S-500PSIA-D

表压:

PCRD3S-5PSIG-D
PCRD3S-15PSIG-D
PCRD3S-30PSIG-D
PCRD3S-100PSIG-D
PCRD3S-500PSIG-D

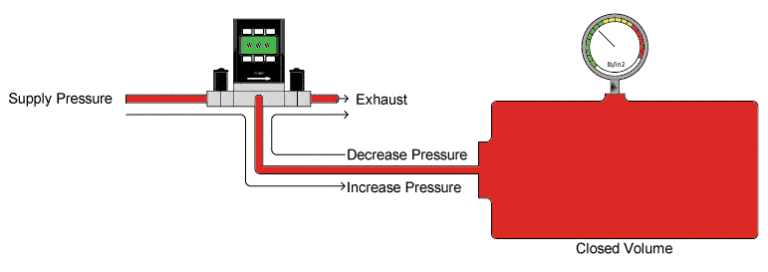

利用远程传感功能实现电子式压力控制

若进入或离开密闭容器的流量较大,流量诱发的压损可能导致压力测量不准确。PCD3系列双阀绝压和表压压力控制器(带远程传感功能)远程传感端口能够准确监测密闭容器内的压力,无论流量大小。
