PC系列差压压力控制器

快速响应的差压控制

流动过程专用压力控制器中,PC系列差压压力控制器测量系统内任意两点之间的差压,并控制另一个不同点的流量,确保差压保持恒定。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。

  • 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
  • 连接。利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。
  • 多功能。检测需要测量的两个压力端口并控制压差。或者,打开下游端口,使其面向大气环境,将仪表用作表压压力控制器。

更多产品信息请查看质量流量计质量流量控制器压力控制器压力传感器

可用量程(欲了解常备量程,请参考零件编号标签)

  • PC:最大-100至+100 psid;最小-2 inH2Od至+2 inH2Od
  • PCS:最大-100至+100 psid;最小-5至+5 psid

性能

  • 可调比:200:1
  • 标准精度(NIST可溯源):+/-0.25%满量程
  • 高精度(选配,NIST可溯源):+/-0.125%满量程
  • 可重复性:0.08%满量程
  • 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
  • 无需预热时间

工作条件

  • 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
  • 工作温度:-10°C至+60°C
  • 爆破压力:满量程的三倍
  • 共模压力:150 psig

包装清单

型号变体

  • 腐蚀性气体专用型号(PCS系列,见下文)
  • 密闭容器用双阀配置型号(PCD系列

阀门选项

您可以为您的压力控制器定制以下阀门之一,以确保在预期过程条件下保持最佳性能。

  • PC系列—选配小型比例控制阀,适用于20 slpm及以下量程
  • 具有PCA名称的PC系列—选配高性能比例控制阀,适用于压力较高的某些应用
  • PCP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
  • PCH系列—选配锤头状配置,将两个小型阀门并排成对,用作一个阀门
  • PCR系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量

液体和腐蚀性气体(PCS系列)

PC标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。

结构选项

  • 通讯协议(模拟通讯,RS-232、RS-485、DeviceNet、EtherCAT、以太网/IP、Modbus RTU或TCP/IP、PROFIBUS)
  • 显示屏(单色或彩色,内置或面板安装)
  • 工艺连接件(NPT、SAE、AN、BSPP/G、焊接压缩或VCR/VCO接头)
  • 弹性体材料(氟橡胶、FFKM、EPDM、硅树脂)

性能选项

艾里卡特PC系列差压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体

差压:

PC-2INH2OD-D
PCAS-1PSID-D
PC-1PSID-D
PC-5PSID-D
PC-15PSID-D
PC-30PSID-D
PC-100PSID-D

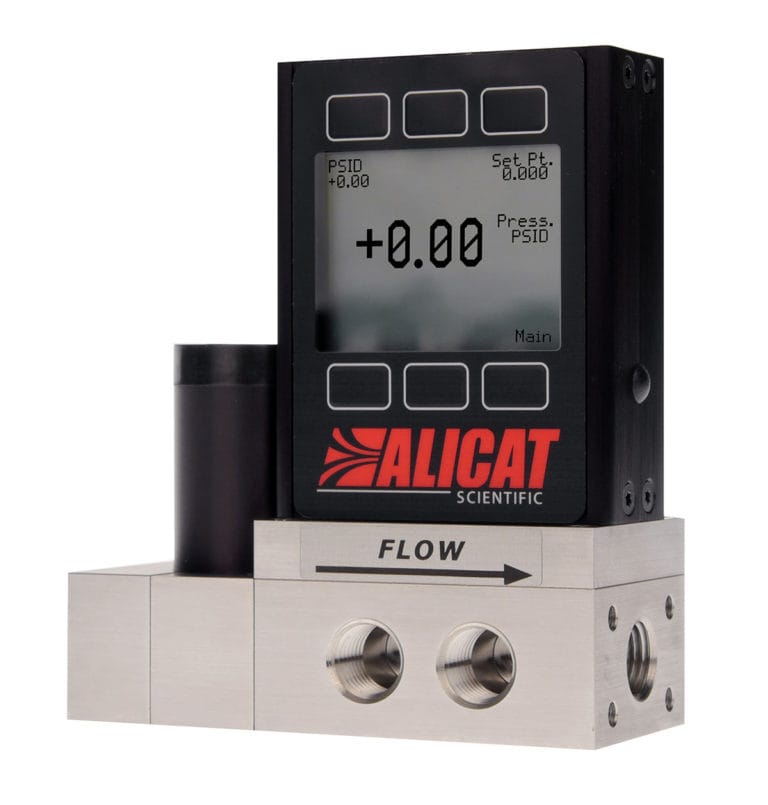

艾里卡特PCP系列差压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体

差压:

PCP-2INH2OD-D
PCPAS-1PSID-D
PCP-1PSID-D
PCP-5PSID-D
PCP-15PSID-D
PCP-30PSID-D
PCP-100PSID-D

艾里卡特PCH系列差压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体

差压:

PCH-2INH2OD-D
PCHAS-1PSID-D
PCH-1PSID-D
PCH-5PSID-D
PCH-15PSID-D
PCH-30PSID-D
PCH-100PSID-D

艾里卡特PCR系列差压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体

差压:

PCR-2INH2OD-D
PCRAS-1PSID-D
PCR-1PSID-D
PCR-5PSID-D
PCR-15PSID-D
PCR-30PSID-D
PCR-100PSID-D

艾里卡特PCS系列差压压力控制器采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体

差压:

PCS-5PSID-D
PCS-30PSID-D
PCS-100PSID-D

艾里卡特PCHS系列差压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。

差压:

PCHS-5PSID-D
PCHS-30PSID-D
PCHS-100PSID-D

艾里卡特PCRS系列差压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。

差压:

PCRS-5PSID-D
PCRS-30PSID-D
PCRS-100PSID-D

通过控制压差进行过滤器性能测试

利用PC系列差压压力控制器使过滤器维持一定差压,通过流量与压损对比曲线图,确定过滤器性能。质量流量计显示的流量读数即为克服压损所需要的流量。
