PC系列绝压和表压压力控制器

快速响应的压力、真空或背压控制

流动过程专用压力控制器中,PC系列绝压和表压压力控制器可快速达到新的设定值并保持该设定值,即使遇到不稳定的给进压力或者不断变化的温度,亦如此。我们将利用您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。

  • 快速、准确。阀门和PID控制算法确保在数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。
  • 连接。PC系列绝压和表压压力控制器利用以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或者串行通讯选项,可将PC系列绝压和表压压力控制器轻松整合到您的数字工业网络中。
  • 背压控制选项。PC系列绝压和表压压力控制器下游阀门的定位,可使您的艾里卡特产品成为背压控制器。该选项与绝压压力传感器配合时尤其能取得事半功倍的效果,无论天气如何,均可将您的过程系统保持在一定的固定压力。

更多产品信息请查看质量流量计质量流量控制器压力控制器压力传感器

可用量程(欲了解常备量程,请参考零件编号)

  • 绝压量程(真空)
    • PC:最大0-3000 psia;最小0-10托
    • PCS:最大0-3000 psia;最小0-30 psia
  • 表压量程(大气)
    • PC:最大0*-3000 psig;最小0*-2 inH2Og
    • PCS:最大0*-3000 psig;最小0-5 psig
    • *负表压读数(至-15 psig)也可被纳入表压量程内。

性能

  • 可调比:200:1
  • 标准精度(NIST可溯源):+/-0.25%满量程
  • 高精度(选配,NIST可溯源):+/-0.125%满量程
  • 可重复性:0.08%满量程
  • 标准控制器响应时间常数:50-100ms(若有PID调节功能,可缩短至25ms,但取决于管线大小以及相关容器体积和压力)
  • 无需预热时间

工作条件

  • 兼容气体:所有非腐蚀性气体(PC/PCS系列)。液体和腐蚀性气体则需要S系列设备(PCS系列)。
  • 工作温度:-10°C至+60°C
  • 爆破压力:满量程的三倍

包装清单

型号变体

  • 背压配置型号(下游有阀门,DS)
  • 外部压力传感器配置型号(PC-EXTSEN系列,见下文)
  • 配有远程压力传感端口的型号(PC3系列)
  • 腐蚀性气体专用型号(PCS系列,见下文)
  • 密闭容器用双阀配置型号(PCD系列)

外部压力传感器配置型号(PC-EXTSEN

若您想使用自己的真空或压力传感器,请选择PC-EXTSEN,因为这款产品没有内置压力传感器。相反,它可通过位于其顶部的专用工业传感器接头(ISC)以电子方式与客户提供的外部压力或真空传感器相连。这种配置尤其适用于真空镀膜工艺。

阀门选项

您可为您的压力控制器定制以下一种阀门,确保在预期过程条件下保持最佳性能。

  • PC系列—选配小型比例控制阀,适用于20 slpm及以下量程
  • 具有PCA名称的PC系列—选配高性能比例控制阀,适用于压力较高的某些应用
  • PCP系列—选配最大孔径的小型比例控制阀(对耐腐蚀系列产品不适用)
  • PCH系列—选配锤头状配置,将两个小型阀门并排成对,用作一个阀门
  • PCR系列—选配几乎无摩擦的大型Rolamite比例阀,适用于50 slpm及以上流量

液体和腐蚀性气体(PCS系列)

PC标准系列仪表中,还有适用于液体和腐蚀性气体的“S”系列配置(即PCS系列)可供选择。在该配置中,我们将阀门升级为303不锈钢阀门,传感器升级为316L不锈钢传感器,弹性体材料升级为FFKM。对于某些腐蚀性气体的整个流程,需采用316L不锈钢,在这种情况下,我们可同时将满量程为20slpm或更小仪表的阀门(PCA型)和流量仪表的主体部分升级为316L材质。

结构选项

  • 通讯协议(模拟通讯,RS-232、RS-485、DeviceNet、EtherCAT、以太网/IP、Modbus RTU或TCP/IP、PROFIBUS)
  • 显示屏(单色或彩色,内置或面板安装)
  • 工艺连接件(NPT、SAE、AN、BSPP/G、焊接压缩或VCR/VCO接头)
  • 弹性体材料(氟橡胶、FFKM、EPDM、硅树脂)

性能选项

艾里卡特PC系列绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于非腐蚀性气体

绝压:

PC-10TORRA-D (IVC for vacuum)
PC-100TORRA-D (IVC for vacuum)
PC-15PSIA-D
PC-30PSIA-D
PC-100PSIA-D
PC-500PSIA-D
PC-1000PSIA-D
PC-1500PSIA-D
PC-2000PSIA-D
PC-3000PSIA-D

表压:

PC-2INH2OG-D
PCAS-1PSIG-D
PC-1PSIG-D
PC-5PSIG-D
PC-15PSIG-D
PC-30PSIG-D
PC-100PSIG-D
PC-500PSIG-D
PC-1000PSIG-D
PC-1500PSIG-D
PC-2000PSIG-D
PC-3000PSIG-D

艾里卡特PCP系列绝压和表压压力控制器采用最大孔径的小型阀门,适用于非腐蚀性气体

绝压:

PCP-15PSIA-D
PCP-30PSIA-D
PCP-100PSIA-D

表压:

PCP-2INH2OG-D
PCPAS-1PSIG-D
PCP-1PSIG-D
PCP-5PSIG-D
PCP-15PSIG-D
PCP-30PSIG-D
PCP-100PSIG-D

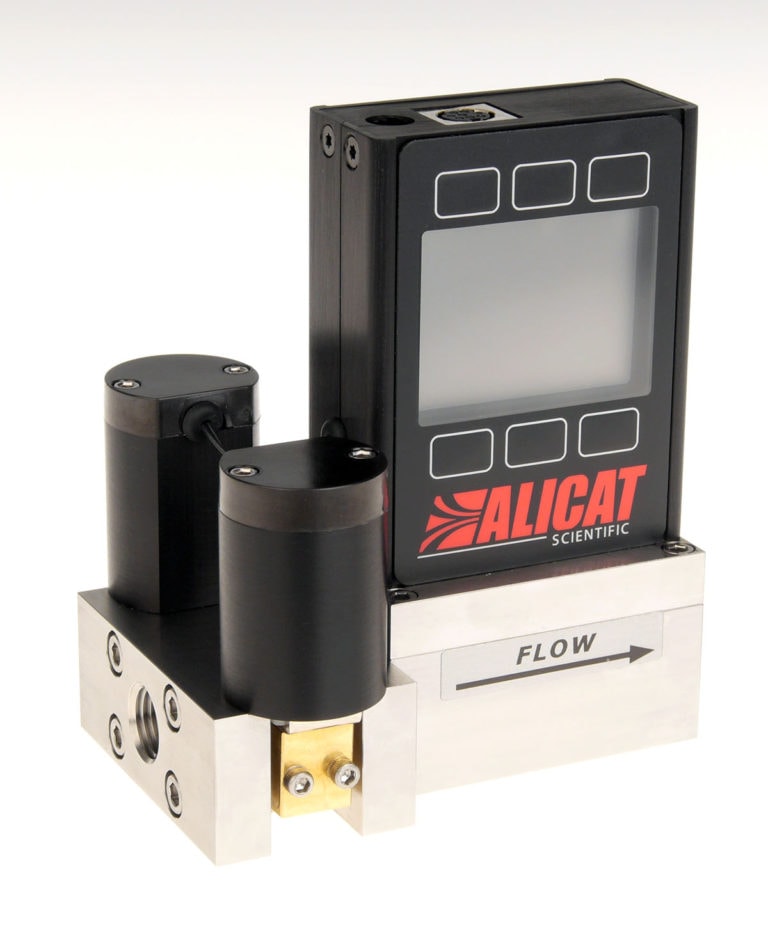

艾里卡特PCH系列绝压和表压压力控制器将两个小型阀门并排成对,用作一个阀门,适用于非腐蚀性气体

绝压:

PCH-15PSIA-D
PCH-30PSIA-D
PCH-100PSIA-D
PCH-500PSIA-D

表压:

PCH-2INH2OG-D
PCHAS-1PSIG-D
PCH-1PSIG-D
PCH-5PSIG-D
PCH-15PSIG-D
PCH-30PSIG-D
PCH-100PSIG-D
PCH-500PSIG-D

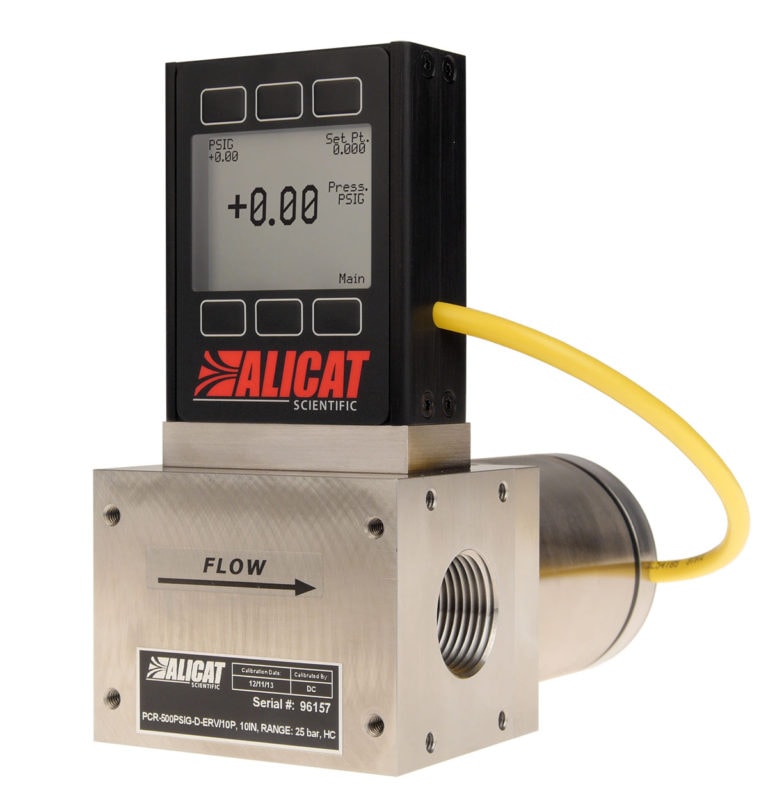

艾里卡特PCR系列绝压和表压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体

绝压:

PCR-10TORRA-D (IVC for vacuum)
PCR-100TORRA-D (IVC for vacuum)
PCR-15PSIA-D
PCR-30PSIA-D
PCR-100PSIA-D
PCR-500PSIA-D

表压:

PCR-2INH2OG-D
PCRAS-1PSIG-D
PCR-1PSIG-D
PCR-5PSIG-D
PCR-15PSIG-D
PCR-30PSIG-D
PCR-100PSIG-D
PCR-500PSIG-D

艾里卡特PCS系列绝压和表压压力控制器采用小型比例阀门控制较小流量,适用于液体和腐蚀性气体

绝压:

PCS-100PSIA-D
PCS-500PSIA-D
PCS-1000PSIA-D
PCS-1500PSIA-D
PCS-2000PSIA-D
PCS-3000PSIA-D

表压:

PCS-5PSIG-D
PCS-15PSIG-D
PCS-30PSIG-D
PCS-100PSIG-D
PCS-500PSIG-D
PCS-1000PSIG-D
PCS-1500PSIG-D
PCS-2000PSIG-D
PCS-3000PSIG-D

艾里卡特PCHS系列绝压和表压压力控制器适用于液体和腐蚀性气体,将两个小型阀门并排成对,用作一个阀门,实现对较高压力的控制。

绝压:

PCHS-30PSIA-D
PCHS-100PSIA-D
PCHS-500PSIA-D

表压:

PCHS-5PSIG-D
PCHS-15PSIG-D
PCHS-30PSIG-D
PCHS-100PSIG-D
PCHS-500PSIG-D

艾里卡特PCRS系列绝压和表压压力控制器适用于液体和腐蚀性气体,采用几乎无摩擦的Rolamite阀门,可选择各种孔径,实现对较高流量的控制。

绝压:

PCRS -30PSIA-D
PCRS -100PSIA-D
PCRS -500PSIA-D

表压:

PCRS -5PSIG-D
PCRS -15PSIG-D
PCRS -30PSIG-D
PCRS -100PSIG-D
PCRS -500PSIG-D

压力控制器用于真空镀膜

结合您最喜爱的真空计与艾里卡特PC系列绝压和表压压力控制器,可维持真空沉积的理想绝压。当质量流量控制器控制进入真空镀膜室的反应气体流量时,PC系列绝压和表压压力控制器可稳定整个室内压力。
